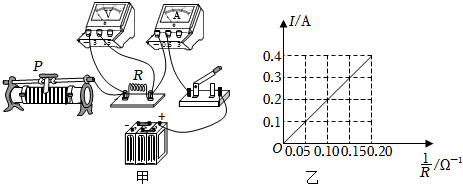

用如图甲所示的电路“探究电流与电阻的关系”，电源电压恒为6V，定值电阻R备有5Ω、10Ω、20Ω、40Ω各一个。
（1）用笔画代替导线将图甲补充完整，使滑动变阻器的滑片向右移，电流表示数变大；
（2）将5Ω的定值电阻接入电路，闭合开关，移动滑片P，发现电流表示数始终为零，电压表示数不为零，其原因可能是 BB（选字母）；
A.定值电阻R短路
B.定值电阻R开路
C.滑动变阻器短路
（3）依次接入定值电阻，调节滑片使定值电阻两端电压相同，记下电流表读数，绘出电流I与电阻倒数（IR）变化的图像如图乙所示。不改变滑动变阻器滑片的位置，将5Ω的电阻换成10Ω的电阻，闭合开关后，为保证电压表示数与更换前相同，滑片P应向 左左（填“左”或“右”）端滑动，直到电压表示数为 22V，本实验采用的主要探究方法是 控制变量控制变量法；
（4）由图乙可知：电压一定时电流与电阻成 反反比。
（5）为完成整个实验，应该选择 AA（选填字母）种规格的滑动变阻器。
A.100Ω，1.2A
B.50Ω，1.0A
C.20Ω，0.6A
I
R
【考点】探究电流与电阻的关系．
【答案】B；左；2；控制变量；反；A
【解答】
【点评】
