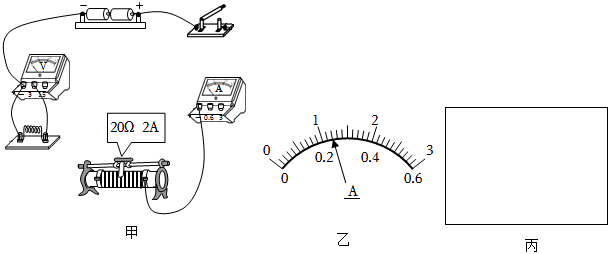

在测量导体电阻的实验中，小明连接的电路如图甲所示，所测的电阻约为10Ω。
（1）请用笔画线代替导线将电路连接完整。
（2）闭合开关前，将滑动变阻器的滑片调至阻值最大处的目的是 左左。且小明发现电流表的指针指在反向偏转的位置上，发生这种现象的原因是 电流表使用前没有调零电流表使用前没有调零。
（3）纠正错误后闭合开关，调节滑动变阻器的滑片，当电压表示数为2.2V时，电流表示数如图乙所示，此时电路中的电流是 0.240.24A，所测电阻的阻值约为 9.179.17Ω（保留1位小数）。
（4）测出一组数据后，小明发现电流表指针一直抖动，无法稳定，思考之后，他拆下电流表，利用剩下的器材也完成了实验，请在图丙所示方框内画出小明的电路图。
【考点】伏安法测电阻．
【答案】左；电流表使用前没有调零；0.24；9.17
【解答】
【点评】
声明：本试题解析著作权属菁优网所有，未经书面同意，不得复制发布。
发布：2024/8/1 8:0:9组卷：11引用：0难度：0.2
相似题
-
1．在测量定值电阻的实验中（如图1所示），
（1）连接电路时开关应。
（2）请你用笔画线代替导线，将图中的实物电路连接完整。
（3）闭合开关前，滑动变阻器的滑片P应移至（选填“A”或“B”）端。小青闭合开关后，移动滑片P到某一点时，电流表示数为0.2A，电压表示数如图2所示，计算出的电阻值为Ω。发布：2026/1/30 23:30:1组卷：6引用：1难度：0.5 -
2．图甲为用伏安法测量电阻的原理图。图中，V为电压表，内阻为4000Ω；mA为电流表，内阻为50Ω．E为电源，R为滑动变阻器，Rx为待测电阻，S为开关。
（1）当开关闭合后，电压表读数U=l.6V，电流表读数I=2.0mA．若将电压表与电流表的读数之比作为测量值，则待测电阻的测量值为 Ω，实际值为 Ω，所得结果的百分误差是 （百分误差=）。|实际值-测量值实际值|×100%
（2）若将电流表改为内接（即电流表与待测电阻串联后再与电压表并联），请用笔画线代替导线，将图乙所示的装置图连接成内接时的实验电路。（导线不得交叉）
（3）改为内接后，开关闭合，重新测得电压表读数和电流表读数，仍将电压表与电流表的读数之比作为测量值，则所得结果的百分误差是 。发布：2026/1/31 3:0:2组卷：299引用：1难度：0.3 -
3．小明在使用铅笔时发现，铅笔芯有很多型号。他想测量手边2B铅笔芯电阻的大小。为此，他准备了电压表、电流表、电源、滑动变阻器和开关各一个，一些导线。下面列出了测量铅笔芯电阻的主要实验步骤，请你将合理的步骤顺序，用字母填写在下列的横线上。
A．根据欧姆定律，计算出每一次测量铅笔芯的电阻值，并求平均值
B．闭合开关，读出此时电流表示数I1、电压表示数U1，并将数据记录在表格中
C．将铅笔芯、电源、滑动变阻器、电流表、开关用导线组成串联电路，将电压表并联在铅笔芯两端
D．调节滑动变阻器的阻值，再测量两组数据，并填入表格中
合理的实验步骤顺序是：。发布：2026/1/31 2:30:2组卷：34引用：1难度：0.3
