测定电流表内阻的实验中备用的器材如下：
A.电流表（量程0-100μA，内阻Rg约为几百欧）
B.标准电压表（量程0-5V）
C.电阻箱（阻值范围0-999.9Ω）
D.电阻箱（阻值范围0-99999.9Ω）
E.电源（电动势2V，内阻不为零）
F.电源（电动势6V，内阻不为零）
G.滑动变阻器（阻值范围0-50Ω，额定电流1.5A），开关和导线若干

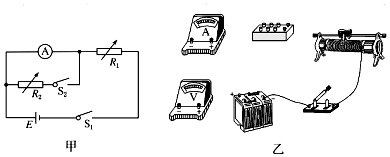

（1）采用如图甲所示的电路测定电流表的内阻，且要求较高的测量精度，那么从以上备用器材中，电阻箱R1应选用 DD；电阻箱R2应选 CC；电源E应选用 FF（填选项字母）。
（2）实验时要进行的步骤有：
A.闭合开关S1；
B.闭合开关S2；
C.将电阻箱R1的阻值调至最大；
D.调节电阻箱R1的阻值，使电流表指针偏转到满刻度；
E.调节电阻箱R2的阻值，使电流表指针偏转到满刻度的一半；
F.记下电阻箱R2的阻值R′。
把以上步骤的字母代号按实验的合理顺序填写在下面横线上的空白处：
1 CC；②AA；③DD；④BB；⑤EE；⑥FF。
（3）如果在步骤F中R2的阻值为600Ω，则图甲中电流表的内阻Rg的测量值为 600600Ω。
（4）如果要将（3）中的电流表改装成量程为0-5V的电压表，则改装的方法是与电流表 串串联一个阻值为 4940049400Ω的电阻。
（5）图乙所示器材中，一部分是将电流表改装为电压表所需的，其余是为了把改装成的电压表跟标准电压表进行核对所需的（要求对0-5V的所有刻度都能在实验中进行核对）。试在图乙的实物图中画出连线。
【考点】测定电压表或电流表的内阻；伏安法测电阻．
【答案】D；C；F；C；A；D；B；E；F；600；串；49400
【解答】
【点评】
