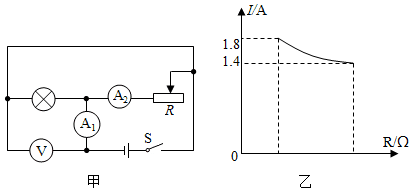

如图甲所示电路，电流表A1的量程为0-3A，A2的量程为0-0.6A，闭合开关S，电压表V示数为12V，小灯泡正常发光。在电路安全的情况下最大范围调节滑动变阻器R的滑片，电流表A1示数与R连入的阻值的关系图象如图乙所示。则小灯泡的额定功率为 14.414.4W，滑动变阻器R连入电路的最小阻值为 2020Ω，当滑动变阻器的滑片置于中点时，电流表A1的示数为 1.61.6A。
【考点】欧姆定律的应用．
【答案】14.4；20；1.6
【解答】
【点评】
声明：本试题解析著作权属菁优网所有，未经书面同意，不得复制发布。
发布：2025/9/16 17:0:1组卷：1250引用：4难度：0.4
