如图甲是小灯泡L和电阻R的电流随电压变化的图像，将它们按图乙所示接入电路中，只闭合开关S，小灯泡的实际功率为0.8W，则电源电压为
2
2
V，再闭合开关S₁，电流表示数变化了
0.2
0.2
A，此时电路消耗的总功率为
1.2
1.2
W。

【答案】2；0.2；1.2

【解答】

【点评】

声明：本试题解析著作权属菁优网所有，未经书面同意，不得复制发布。

发布：2025/9/19 11:30:1组卷：156引用：5难度：0.5

相似题

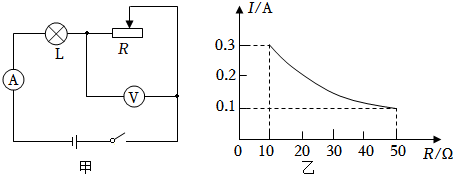

1．如图甲所示的电路中，电源电压不变，小灯泡L的阻值不变，滑动变阻器R的规格是“50Ω 1A”。闭合开关，在保证电路元件安全的前提下，最大范围内移动滑片，绘制通过变阻器的电流与变阻器阻值关系的图像如图乙所示，小灯泡的额定功率
W，电源电压为
V。
发布：2025/9/23 6:30:2组卷：22引用：1难度：0.5
解析

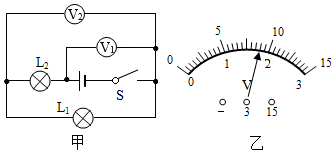

2．如图甲所示的电路中，灯泡电阻不变，当闭合开关S后，两个电压表指针偏转均如图乙所示，则小灯泡L₁两端的电压为
V，小灯泡L₁和L₂电功率之比为
。
发布：2025/9/23 7:0:2组卷：235引用：5难度：0.6
解析
3．小明家电能表上月底的示数为，本月底的示数如图所示，他家本月消耗电能
kW•h.小明家同时工作的用电器总功率不得超过
W．小明将一个电风扇单独接入电路中，10min内电能表的指示灯闪烁了32次，此过程中电风扇消耗电能
J，其功率为
W。
发布：2025/9/23 6:0:1组卷：1253引用：11难度：0.6
解析

如图甲是小灯泡L和电阻R的电流随电压变化的图像，将它们按图乙所示接入电路中，只闭合开关S，小灯泡的实际功率为0.8W，则电源电压为22V，再闭合开关S1，电流表示数变化了0.20.2A，此时电路消耗的总功率为1.21.2W。
