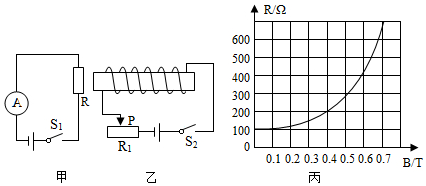

磁感应强度B用来描述磁场的强弱，国际单位是特斯拉，符号是“T”。为了探究电磁铁外轴线上磁感应强度的大小与哪些因素有关，小鹭设计了如图甲、图乙所示的电路，图甲中电源电压为9V，R为磁感应电阻，其阻值随磁感应强度变化的关系图线如图丙所示。
（1）当图乙中S2断开，图甲S1闭合时，电流表的示数为9090mA．闭合S1和S2，图乙中滑动变阻器的滑片P向右移动，图甲中电流表的示数逐渐减小，说明磁感电阻R处的磁感应强度B逐渐增大增大。
（2）闭合S1和S2，滑片P不动，沿电磁铁轴线向左移动磁感电阻R，测出R离电磁铁左端的距离x与对应的电流表示数I，算出R处磁感应强度B的数值如下表所示。请计算x=5cm时，B=0.50.5T。
| x/cm | 1 | 2 | 3 | 4 | 5 | 6 |
| I/mA | 10 | 12 | 15 | 20 | 30 | 46 |
| B/T | 0.98 | 0.73 | 0.66 | 0.61 | 0.32 |
增大
增大
，离电磁铁越远，磁感应强度越小
小
。【考点】探究影响带电磁铁磁性强弱的实验．
【答案】90；增大；0.5；增大；小
【解答】
【点评】
