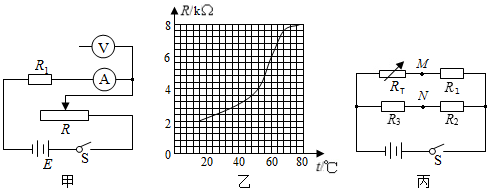

某同学设计了如图甲所示的电路，描绘某PTC热敏电阻的阻值RT随温度t变化的关系曲线，要求根据图甲电路测量的PTC热敏电阻的阻值范围为2kΩ～8kΩ。实验室提供的器材有：
A.待测PTC热敏电阻；
B.电池组：电动势约为3V，内阻可忽略不计；
C.电压表V1：量程为15V，内阻约为15kΩ；
D.电压表V2：量程为3V，内阻约为3kΩ；
E.电流表A1：量程为100mA，内阻约为2.5Ω；
F.电流表A2：量程为2mA，内阻约为30Ω；
G.滑动变阻器R：最大阻值为15Ω；
H.开关一个，导线若干。
（1）电压表应选用 DD（选填“C”或“D”），电流表应选用 FF（选填“E”或“F”）。
（2）请用笔画线代替导线将图甲电路补充完整。
（3）将PTC热敏电阻浸入热水中，调节热敏电阻的温度，测出PTC热敏电阻在不同温度t下的阻值RT，描绘出的RT-t图像如图乙所示，图像过坐标为（60℃，6kΩ）的点，则t=60℃时PTC热敏电阻的真实值 小于小于（选填“大于”，“等于”或“小于”）6kΩ。
（4）将该PTC热敏电阻用于如图丙所示的火灾报警器电路中，报警器并接在M、N两点，已知R1=1.9kΩ，R2=2kΩ，R3=8kΩ，当M点的电势高于N点的电势时报警器开始报警，若出现火灾，则PTC热敏电阻的温度为 6868℃时报警器开始报警。（结果保留两位有效数字）
【答案】D；F；小于；68
【解答】
【点评】
声明：本试题解析著作权属菁优网所有，未经书面同意，不得复制发布。
发布：2024/4/20 14:35:0组卷：24引用：1难度：0.5
相似题
-
1．在新冠肺炎疫情防控时期，我们经常需要测量体温，某同学利用老师提供的一热敏电阻（阻值随温度的升高线性增加）设计了一个简易电子测温装置，他进行了如下操作：
（1）由于该同学不知热敏电阻的详细参数，为了测量热敏电阻R阻值随温度变化的关系，该同学设计了如图1所示的电路，他们的实验步骤如下。
①先将单刀双掷开关S掷向1，调节热敏电阻的温度t1，记下电流表的相应示数I1；
②然后将单刀双掷开关S掷向2，调节电阻箱使电流表的读数为 ，记下电阻箱相应的示数R1；
③逐步升高温度的数值，每一温度下重复步骤①②；
④根据实验测得的数据，作出了R随温度t变化的图像如图2所示。
（2）设计电子测温装置，实验室提供了如下器材：
A．干电池，电动势为1.5V，内阻不计；
B．灵敏毫安表，量程10mA，内阻RA为10Ω；
C．滑动变阻器R1；
开关、导线若干。
该同学计划设计测温范围为0℃～50℃，设计了如图3所示的电路图，并进行了如下操作：
①调节热敏电阻的温度为0℃，调节滑动变阻器R，使毫安表指针满偏后保持滑动变阻器R1阻值不变；
②写出毫安表的电流值I（A）和温度t（℃）的关系式 ；
③根据关系式将毫安表刻度盘上的电流值改写为温度值；
④若干电池用久了其电源电动势不变，而其内阻变大，无法忽略不计，保持R1不变。测量结果将会 （填“偏大”“偏小”或“不变”）。发布：2024/12/29 21:0:1组卷：47引用：3难度：0.6 -
2．如图甲所示为由半导体材料制成的热敏电阻的阻值随温度变化的曲线，图乙为用此热敏电阻Rt和继电器设计的温控电路。设继电器的线圈电阻Rx=20Ω，当继电器线圈中的电流Ic大于或等于20mA时，继电器的衔铁被吸合。
（1）实验过程中发现，开关K闭合后电路不工作。某同学为排查电路故障，用多用电表测量各接入点间的电压，则应将如图丙所示的选择开关旋至（选填“A”“B”“C”或“D”）。
（2）用调节好的多用电表进行排查，在图乙电路中，断开开关K时，发现表笔接入a、b时指针发生偏转，多用表指针偏转如图丁所示，示数为V；闭合开关K，接入a、b和接入a、c时指针均发生偏转，接入c、b时指针不发生偏转，则电路中（选填“ac”“cb”或“ab”）段发生了断路。
（3）故障排除后，在图乙电路中，闭合开关K，若左侧电源电动势为6.5V、内阻可不计，滑动变阻器接入电路的阻值为30Ω，则温度不低于℃时，电路右侧的小灯泡就会发光。发布：2024/11/10 7:0:1组卷：40引用：3难度：0.5 -
3．某同学利用伏安法描绘某热敏电阻阻值随温度变化的关系。所用器材：电源E、开关S、滑动变阻器R（最大阻值为20Ω）、电压表（可视为理想电表）和毫安表（内阻较小）。
（1）实验电路图如图1所示；
（2）实验时，将热敏电阻置于温度控制室中，记录不同温度下电压表和毫安表的示数，计算出相应的热敏电阻阻值。实验中得到的该热敏电阻阻值RT随温度t变化的曲线如图2所示；
（3）在某次操作中，升高温控室的温度，要想保持毫安表的示数不变，需要将滑动变阻器的滑片向 （填“左”或“右”）移动；
（4）将热敏电阻从温控室取出置于室温下，室温温度为20℃，把此热敏电阻、毫安表和一节干电池（电动势为1.5V，内阻不计）串联成闭合回路，毫安表的示数约为 mA；（保留2位有效数字）
（5）利用实验中的热敏电阻可以制作温控报警器，其电路原理如图3所示，a、b之间加有5V的电压。当图中热敏电阻的输出电压小于等于3V时，便触发报警系统报警。若要求开始报警时环境温度为60℃，则图中电阻箱R的阻值应为 Ω。若要调高报警温度，电阻箱R的阻值需要调 （填“大”或“小”）。发布：2024/12/29 19:0:2组卷：22引用：3难度：0.6
