如图所示，若甲、乙均为电压表时，闭合开关S，则两电压表的读数U甲：U乙=5：4，则，R1：R2=1：41：4。若甲、乙均为电流表时，断开开关S，则两电流表的读数I甲：I乙=1：51：5。
【答案】1：4；1：5
【解答】
【点评】
声明：本试题解析著作权属菁优网所有，未经书面同意，不得复制发布。
发布：2025/9/26 4:0:1组卷：53引用：4难度：0.7
相似题
-
1．如图所示，当只闭合S1时，电流表示的示数I1=0.2A，当S1、S2都闭合时，电流表的示数变化了0.3A，此时干路中的电流为I2，则（ ）发布：2026/1/23 3:30:1组卷：193引用：1难度：0.6 -
2．亮亮设计了一个用电压表的示数变化反映环境温度变化的电路。其电路原理图如图（ a）所示。其中，电源两端电压 U=4V（ 恒定不变 ）。
是电压表。量程为0～3V，R0是定值电阻，R0=300Ω，R1是热敏电阻，其电阻随环境温度变化的关系如图（b）所示。闭合开关S后。求：
①当环境温度为40℃时，热敏电阻R1的阻值是多少？
②当环境温度为40℃时，电压表的示数是多少？
③电压表两端电压不能超过其最大测量值，则此电路所允许的最高环境温度是多少？发布：2026/1/23 3:30:1组卷：3180引用：92难度：0.5 -

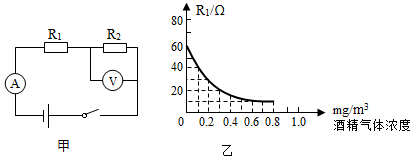

3．“全民拒酒驾，安全你我他”，天门市公安局在宣传交通规则的同时，也加大了对酒驾的查处，如图甲是呼气式酒精测试仪的电路原理图，R1为气敏电阻，它的阻值随酒精气体浓度的变化曲线如图乙，R2为定值电阻，电源电压为9V且保持不变，当酒精气体的浓度为0时，电压表的示数为3V，求：
（1）此时电路中的电流是多少？
（2）R2的阻值是多少？
（3）某驾驶员对着测试仪吹气10s,若电压表示数达到4.5V，就表明驾驶员饮酒驾驶，此时酒精气体的浓度达到多少？发布：2026/1/23 3:30:1组卷：340引用：6难度：0.5
