在探究串、并联电路电压规律的实验中。

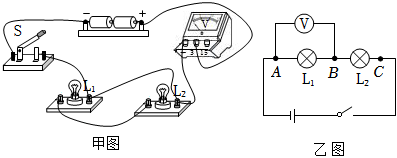

（1）如图甲所示是小亮已经完成部分的电路，请你用笔画线代替导线在图中增加一条导线，使得电压表测量L2两端电压。
（2）如图乙所示的电路图中，在测L1两端电压时，发现只有灯L2发光且电压表示数为零，原因可能是 L1短路L1短路；小芳保持电压表的B点连线不动，只断开A连接点，并改接到C连接点上，来测得L2两端电压。他能否测出L2两端电压？不能不能，理由是 电压表正负接线柱接反了电压表正负接线柱接反了。
【考点】探究并联电路中的电压规律；探究串联电路中的电压规律．
【答案】L1短路；不能；电压表正负接线柱接反了
【解答】
【点评】
声明：本试题解析著作权属菁优网所有，未经书面同意，不得复制发布。
发布：2025/9/26 2:30:2组卷：142引用：2难度：0.6
相似题
-

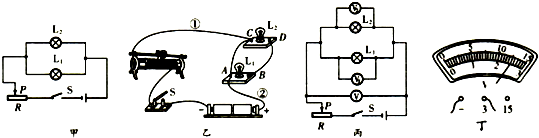

1．小明和小亮探究“并联电路电压的关系”，小明先按图甲所示电路图连成图乙的实物图（电压表尚未连接）。
（1）小亮一眼就看出了小明连接的错误，并指出如果直接闭合开关将出现（填“开路”或“短路”）现象，小灯泡L1、L2都不会亮，还可能造成变阻器或损坏。
（2）小亮只更改与L1、L2的四个接线柱A、B、C、D相连的某根导线的一端，就使电路连接正确了。他的做法可能是（指出一种即可）。
（3）接下来，他们按图丙所示电路图连接了三个电压表。实验过程中，通过调节滑动变阻器使电压表V1的示数如图丁所示，则电压表V的示数是V。发布：2026/1/20 13:0:1组卷：71引用：5难度：0.5 -
2．在“探究并联电路的电压规律”实验中，小明使用了两个规格相同的灯泡。
（1）如图甲所示，小明已经完成部分实验电路连接，闭合开关，出现的现象是：灯泡L1、L2发光情况是。
（2）如图乙所示电路，将电压表的正负接线柱接a、b两点，闭合开关后，电压表的示数如图丙所示，则电压表示数为V。
（3）依次将电压表改接到c、d两点和e、f两点，发现电压表示数与（2）电压表示数相同。由此他得出结论：
在并联电路中，各支路两端的电压相等，为了结论更科学，接下来应该进行的操作是。
A.更换不同规格的灯泡，多次实验；
B.将L1、L2的位置交换，再次进行实验；
C.保持电源、灯泡不变，多次实验；
发布：2025/10/14 16:0:1组卷：180引用：3难度：0.5 -
