实验小组的同学们用“伏安法”测量小灯泡的电阻和电功率，电源电压为3V，待测小灯泡的额定电压为2.5V。

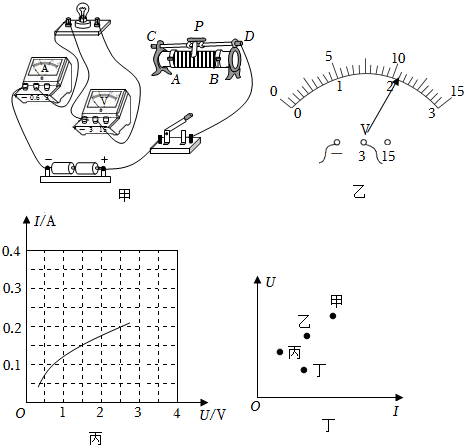

（1）请用笔画线代替导线，帮助同学们完成图甲中实物电路的连接，要求：①滑动变阻器的滑片P向右移动时，电流表示数变小；②连线不能交叉。
（2）检查电路无误后，小华闭合开关，小灯泡不亮，电压表有示数，电流表示数为零，导致这一现象的原因可能是 DD。
A.电压表短路
B.电压表断路
C.滑动变阻器短路
D.小灯泡断路
（3）排除故障后，小龙缓慢移动滑动变阻器的滑片P到某一位置时，如图乙所示，电压表示数为 2.12.1V，若他想测量小灯泡正常发光时的电阻，应将图甲中滑动变阻器的滑片P向 BB（选填“A”或“B”）端移动，使电压表的示数为2.5V。小龙通过移动滑动变阻器的滑片P记录了多组数据，作出了如图丙所示的I-U图像，由图可知小龙使用的小灯泡正常发光时的电阻为 12.512.5Ω，一旁的小光迅速算出小灯泡的额定功率为 0.50.5W。
（4）聪明的小宝采用“伏安法”对四个定值电阻各测量一次，把每个定值电阻两端的电压和通过的电流在U-I坐标系中描点，得到了图丁中甲、乙、丙、丁四个点。若将这四个定值电阻并联后，接入同一电路中，则电功率最大的是 DD。
A.甲
B.乙
C.丙
D.丁
（5）博学的唐老师在图甲的基础上，更换电池、小灯泡和滑动变阻器，进一步进行“测小灯泡的电功率”的实验。闭合开关后，逐渐向同一个方向移动滑动变阻器的滑片P，部分实验数据和现象如下表，由下表的数据可以推测出从第1次实验到第2次实验过程中，滑动变阻器和小灯泡的功率变化量分别记为ΔP滑、ΔP灯，若考虑温度对灯丝电阻的影响，则ΔP滑小于小于（选填“大于”“小于”或“等于”）ΔP灯。
| 实验次序 | 电压表示数/V | 电流表示数/A | 小灯泡亮度 |
| 1 | 1 | 0.1 | 不亮 |
| 2 | 0.3 | 正常发光 | |
| 3 | 8 | 0 | 不亮 |
【答案】D；2.1；B；12.5；0.5；D；小于
【解答】
【点评】
