某同学利用电压表和电流表测量电阻R1的阻值（约9Ω左右），电源选用两节干电池。
（1）按图甲电路，将图乙中电流表正确连入电路。
（2）检查电路连接正确，合上开关，可是无论怎样移动滑片，电压表示数总为3V不变，你认为发生故障的原因可能是R1处断路或R2处短路R1处断路或R2处短路。（回答出一种原因即可）
（3）清除故障后，该同学将滑片P向左滑动时，电压表示该同学数将增大增大（填“增大”、“减小”、“不变”），当P滑到某一位置时，两表读数如图丙所示，由此可知R1=1010Ω．你认为这个结果可靠吗？理由是没有多次测量求平均值没有多次测量求平均值。
【考点】伏安法测电阻．
【答案】R1处断路或R2处短路；增大；10；没有多次测量求平均值
【解答】
【点评】
声明：本试题解析著作权属菁优网所有，未经书面同意，不得复制发布。
发布：2024/4/20 14:35:0组卷：423引用：18难度：0.5
相似题
-

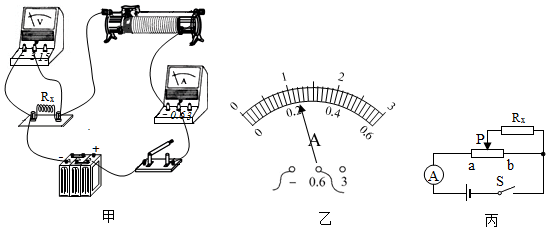

1．如图所示，甲是用“伏安法”测量未知电阻Rx的实物电路图。
（1）如图甲所示，闭合开关前，应将滑动变阻器的滑片移到处（填“最左端”或“最右端”）。
（2）闭合开关，当滑片移动到某位置时，电压表示数为2.4V，电流表示数如图乙所示，其读数为A，则未知电阻Rx=Ω．若本实验要考虑电流表电阻及电压表电阻对实验造成的误差，则测量值比真实值（填“偏大”或“偏小”）。
（3）若实验中电压表损坏，利用其他的原有器材也能测出未知电阻Rx的阻值。实验电路如图丙所示（滑动变阻器最大阻值为R0，电源电压未知且不变），请将下列相关实验步骤补充完整：
①闭合开关S，将滑动变阻器的滑片P移到a端，记录电流表示数为I1；
②闭合开关S，将滑动变阻器的滑片P移到，记录电流表示数I2；
③写出待测电阻的表达式，Rx=。（用已知量和测量量符号表示）发布：2025/9/22 20:0:18组卷：1693引用：8难度：0.4 -
2．现要测量阻值在1kΩ左右的电阻R1的具体阻值，提供的实验器材如下：一节旧电池，待测电阻，两个开关S1和S2，导线若干。另外，还有可供选择的一些器材：
A．电流表A（量程：0-0.6A，0-3A）
B．电压表V（量程：0-3V，0-15V）
C．定值电阻R1（阻值：1.5kΩ）
D．定值电阻R2（阻值：10Ω）
为进行较精确的测量，请你从A、B、C、D四个实验器材中再选择两个器材，并根据要求解答下列问题：
（1）选择的两个器材是 ；选择的电表量程是 ；
（2）画出实验电路图（不可拆改电路）；
（3）写出主要的实验步骤和需要测量的物理量 ；
（4）写出待测电阻Rx的数学表达式 （用已知量和测量量表示）。发布：2025/9/22 21:30:2组卷：731引用：2难度：0.2 -
3．小明同学练习用伏安法测电阻，他所测电阻的阻值约为2Ω，电压表的量程为0-3V，电流表的量程为0-3A．测量结束后，他得到的结论是待测电阻的阻值为10Ω，则他在测量中所出现的错误可能是（ ）
发布：2025/9/22 20:0:18组卷：1443引用：7难度：0.7
