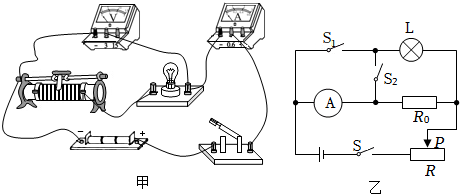

小东同学为了探究小灯泡亮度与实际功率的关系，设计了如图甲所示的实验电路，小灯泡标有“2.5V“的字样。
（1）图甲是小东连接的实验电路，连好后他发现图中有一根导线连接错误，请你在这根导线上打“×”，并在图中改正；
（2）电路连接正确后，闭合开关，发现小灯泡不亮，而电流表有示数，电压表没有示数，则可能的故障是 灯泡短路灯泡短路；
（3）排除故障后，小东进行了4次测量，并将有关数据及现象记录在表中，分析表中数据。要完成第三次实验，与第二次实验相比，滑动变阻器连入电路的阻值 更小更小（选填“更大”、“更小”或“相等”），小东测得小灯泡的额定功率为 0.700.70W；
| 实验序号 | 电压U/V | 电流/A | 电功率P/W | 灯泡的亮度 |
| 1 | 0.5 | 0.16 | 0.08 | 不亮 |
| 2 | 1.9 | 0.24 | 0.41 | 较暗 |
| 3 | 2.5 | 0.28 | 正常 | |
| 4 | 3.0 | 0.30 | 0.90 | 很亮 |
①检查电路无误后，闭合开关S、S1，断开S2，调节滑动变阻器滑片直至电流表示数为
U
0
R
0
U
0
R
0
②断开S1，闭合S、S2，
保持滑动变阻器滑片不动
保持滑动变阻器滑片不动
（选填“调节滑动变阻器滑片”或“保持滑动变阻器滑片不动”），读出电流表的示数为I；③小灯泡的额定功率P额=
U0（I-）
U
0
R
0
U0（I-）
（用R0、U0、I表示）。U
0
R
0
【答案】灯泡短路；更小；0.70；；保持滑动变阻器滑片不动；U0（I-）
U
0
R
0
U
0
R
0
【解答】
【点评】
声明：本试题解析著作权属菁优网所有，未经书面同意，不得复制发布。
发布：2024/4/20 14:35:0组卷：102引用：3难度：0.4
相似题
-
1．小海进行“测量小灯泡正常发光时的电阻”实验时，观察到小灯泡额定电压为2.5V，题图甲所示是已连接的部分实验电路。
（1）请将题图甲电路连接完成，要求滑片向左移，灯泡变亮。
（2）闭合开关，小海缓慢移动滑片P，同时观察电压表示数的变化。当电压表的示数如题图乙所示时，读数为；为测量小灯泡正常发光时的电阻，滑片P应向（选填“左”或“右”）端移动；若小灯泡正常发光时，电流表示数为0.3A，电阻为Ω。（保留一位小数）
（3）小珠为测量另一个小灯泡的额定功率，设计了如题图丙所示电路图，实验步骤如下：
（已知定值电阻阻值为R0，小灯泡额定电压为Um）
①闭合开关S、S1，调节滑动变阻器滑片使电流表示数为，小灯泡正常发光；
②保持滑片位置不动，闭合开关S、S2，记录电流表示数为I，此时流过小灯泡电流为；
③求得小灯泡额定功率P=。（请结合物理量符号Um、R0、I完成以上三个填空）发布：2024/8/8 8:0:9组卷：66引用：3难度：0.5 -
2．圆圆在做“测量小灯泡的电功率”的实验，如图甲，小灯泡的额定电压为2.5V。
（1）闭合开关，移动滑片，使电压表的示数为 V，小灯泡正常发光，若此时电流表的示数是0.3A，请帮她算出小灯泡的额定功率是 W。
（2）她想利用本实验装置来探究电流与电压的关系，你认为她 （选填“能”或”不能”）探究实验，理由是 。
（3）她想创新，设计了如图乙所示的电路，小灯泡的额定电压为2.5V，R为阻值等于10Ω的定值电阻。测量过程如下：
①闭合开关S和S1，断开S2，调节滑动变阻器的滑片，当电流表的示数为 A时，小灯泡正常发光；
②保持滑动变阻器的滑片位置不变，将开关S1断开，S和S2闭合，读出电流表的示数为I；
则小灯泡的额定功率表达式P额=（用已知量和测量量表示）。
（4）她接着又设计了如图丙所示的电路测量Rx的电阻：
①闭合开关S，把开关S1，拨至a处，把滑片P移动到某一位置，记下电压表示数U；
②将开关S1，拨至b处，保持滑片的位置不变，记下电压表示数U′；
则Rx的阻值的表达式：Rx=。发布：2024/8/2 8:0:9组卷：12引用：1难度：0.5 -
3．如甲图所示，小明同学想做“测量小灯泡的额定电功率”实验。实验器材：电源（电压恒为6V）、小灯泡标有“U额*W”字样。他在实验中发现电压表坏了，于是它增加了一个已知阻值的定值电阻R0和两个开关，设计了如乙图所示的电路，也顺利的测出了灯泡的额定功率。
实验步骤：
①只闭合开关S、，调节滑动变阻器滑片P，使得电流表示数为 （用字母表示），此时灯泡正常发光；
②只闭合开关S、，使滑动变阻器滑片P （填“向左移动”“向右移动”或“保持不动”），记下电流表的读数为I；
③小灯泡额定功率的表达式 （用字母U额、R0、I表示）。发布：2024/10/13 0:0:1组卷：589引用：2难度：0.5
