小红做“测量电阻”实验，现有电源（电压为1.5V的整数倍保持不变）、待测电阻R和15Ω、20Ω、25Ω的定值电阻、电流表、电压表、滑动变阻器、开关各一个，以及导线若干。她正确串联电路后，将电压表并联在电路中。闭合开关，移动滑动变阻器滑片，将测得的两组数据（读数准确）记录在表一中。小华观察数据思考后重新连接了电压表，将新测得的两组数据（读数准确）记录在表二中。
表一（小红）
| 实验序号 | 电压表示数U/V | 电流表示数I/A |
| 1 | 2.6 | 0.19 |
| 2 | 2.3 | 0.20 |
| 实验序号 | 电压表示数U/V | 电流表示数I/A |
| 3 | 2.2 | 0.20 |
| 4 | 2.6 | 0.25 |
R=
U
I
R=
。U
I
（2）分析表一，表二数据可知
小红
小红
同学的连接是错误的。依据正确测量同学的实验数据，计算待测电阻的阻值为 10.7
10.7

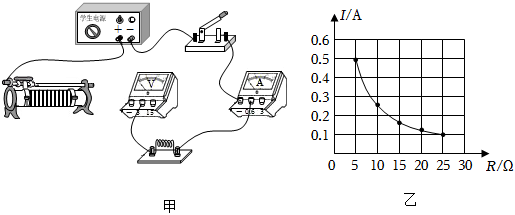

Ω。（3）请在图甲中用笔画线代替导线将正确的电路补充完整。
（4）实验中所用的电源电压为
4.5
4.5
V。（5）小红又利用正确的电路探究电流与电阻的关系，她多次改变定值电阻R的阻值，记下对应电流表的示数，得到如图乙所示的电流I随电阻R变化的图象，由图象可以得出结论：当导体两端电压一定时，通过导体的电流与导体的电阻成
反比
反比
；由图乙可知，小红探究时，控制电阻两端电压 2.5
2.5
V不变。【考点】伏安法测电阻；探究电流与电阻的关系．
【答案】R=；小红；10.7；4.5；反比；2.5
U
I
【解答】
【点评】
声明：本试题解析著作权属菁优网所有，未经书面同意，不得复制发布。
发布：2025/9/16 5:30:3组卷：47引用：1难度：0.4
