手机、电脑等电器已经普及到人们的日常生活中，这些电器都要用到蓄电池.某同学利用下列器材测定一节蓄电池的电动势和内阻。已知蓄电池的电动势约为3V。
A.量程是0.6A，内阻约为0.5Ω的电流表；
B.量程是3V，内阻约为6kΩ的电压表；
C.阻值为0～10Ω，额定电流为2A的滑动变阻器；
D.定值电阻4Ω，额定功率4W；
E.开关S一个，导线若干。

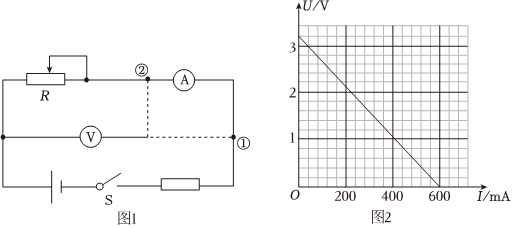

（1）图1中的导线应连接到 ①①处（填“①”或“②”）。
（2）用（1）问中的实验电路进行测量，读出电压表和电流表的读数，画出对应的U-I图线如图2所示，由图线可得该蓄电池的电动势E=3.23.2V，内阻r=1.31.3Ω。（结果小数点后保留1位有效数字）
【考点】测量普通电源的电动势和内阻．
【答案】①；3.2；1.3
【解答】
【点评】
声明：本试题解析著作权属菁优网所有，未经书面同意，不得复制发布。
发布：2024/4/20 14:35:0组卷：16引用：1难度：0.8
相似题
-
1．利用电流表和电压表测定一节干电池的电动势和内阻，要求尽量减小实验误差。
（1）除开关和导线若干外，现还提供以下器材：
A．电流表（量程为0～0.6A，内阻RA为0.2Ω）
B．电压表（量程为0～15V）
C．电压表（量程为0～3V）
D．滑动变阻器（阻值范围为0～20Ω）
E．滑动变阻器（阻值范围为0～200Ω）
实验中电压表应选用 ，滑动变阻器应选用 。（选填相应器材前的字母）
（2）为了准确测定干电池的电动势和内阻，应选择图中的实验电路 （选填“甲”或“乙”）。
（3）根据实验记录，画出干电池的U-I图象如图丙所示，则可得干电池的电动势E=，内阻r=。
发布：2024/12/29 21:0:1组卷：82引用：5难度：0.6 -
2．某实验探究小组利用下列实验器材测量电池的电动势和内阻。
A．待测电池
B．灵敏电流表G（满偏电流为Ig，内阻为rg）
C．电阻箱R
D．各种型号的定值电阻
E．开关及导线若干
（1）为了满足实验要求，该实验小组首先把现有的灵敏电流表量程扩大为原来的3倍，应并联一个阻值为 的定值电阻（用rg表示）。
（2）利用改装后的电流表和上述器材，采用图甲所示电路来测电源的电动势和内阻。
①实验时，在闭合开关前，电阻箱的阻值应调至 （选填“最大值”或“最小值”）。
②图乙是由实验数据绘出的R-（其中I为灵敏电流表G的示数）图象，该直线与横轴的截距为a,与纵轴的截距为-b,根据图象及条件可求得电源的电动势E=，内阻r=（用字母a、b、rg表示）。1I发布：2024/12/29 20:30:1组卷：78引用：3难度：0.6 -
3．如图甲，干电池、开关S、电阻箱R和阻值未知的定值电阻R1串联组成电路，结合多用电表，测量电阻R1、干电池的电动势E和内阻r,其主要实验步骤如下：
（1）测量R1的阻值：
①闭合开关S，调节电阻箱R，读出其示数R0。
②把多用电表的选择开关置于直流电压挡的“0～10V”量程，与“”（选填“+”或“-”）接
线孔相连的那支表笔接电路中的a点，另一支表笔接电路中的c点，记下电压表的示数U1。
③接电路中的a点的那支表笔不动，另一支表笔改接到电路中的b点，多用电表的指针如图乙所示，则其读数U2=V。
④电阻R1的表达式为R1=。（用U1、U2、R0表示）
⑤多次改变电阻箱的阻值，重复以上步骤，测出R1的平均值
（2）测量干电池的电动势E和内阻r：
若保护电阻的阻值R1=3.1Ω，为了保证测量结果尽可能精确，实验步骤依次如下：
①接电路中的a点的那支表笔不动，另一支表笔接电路中的 （选填“b”或“c”）点，调节电阻箱阻值R，记下此时电压表的示数U；
②多次改变电阻箱阻值R，记录下对应的电压U；
③以为纵坐标、1U为横坐标，根据实验数据作出1R线如图丙所示：1U-1R
④不考虑电表对电路的影响，分析图线可知：干电池的电动势E=V，内阻r=Ω（计算结果均保留两位有效数字）。这种测量方法会导致电动势的测量值 真实值（选填“大于”、“小于”）。发布：2024/12/29 20:30:1组卷：50引用：5难度：0.5
