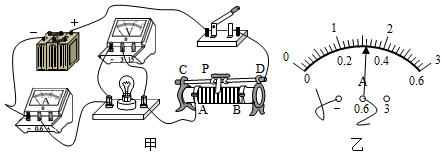

某中学九年级课外兴趣小组的同学，按照图甲所示的实物连接图做“测定小灯泡的电阻”实验（小灯泡标有“2.5V”的字样），在实验过程中测得数据如表：
| 实验次数 | 1 | 2 | 3 | 4 | 5 | 6 |
| 灯泡两端的电压U/V | 0.5 | 1.0 | 1.5 | 2.0 | 2.5 | 3.0 |
| 通过灯泡的电流I/A | 0.18 | 0.22 | 0.26 | 0.30 |
0.32 0.32
|
0.34 |
| 灯泡发光情况 | 微亮→逐渐变亮 | |||||
（1）开关闭合前，滑动变阻器的滑片应移到
B
B
端（选填“A”或“B”），这样做能对电路起保护作用。（2）根据实物图，在方框内画出对应的电路图。
（3）灯泡正常发光时，电流表的示数如图乙所示，请将读数填入上面表格中的空格处，此时小灯泡的电阻是
7.8
7.8
Ω。（保留小数点后一位数字）（4）分析表格中的数据可以看出，在灯丝中电流逐渐增大的过程中，灯丝的电阻在变
大
大
。（5）如果实验中所用器材良好，但某同学在实验中发现电流表的指针几乎不动，而电压表的示数较大，则电路中发生故障的原因是
灯泡断路
灯泡断路
。【考点】伏安法测小灯泡的电阻．
【答案】0.32；B；7.8；大；灯泡断路
【解答】
【点评】
声明：本试题解析著作权属菁优网所有，未经书面同意，不得复制发布。
发布：2025/9/15 21:0:2组卷：38引用：3难度：0.3
