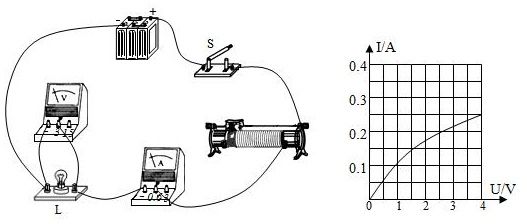

在测量小灯泡额定功率的实验中，电源电压为6V，现有一个额定电压为2.5V，电阻大约为10Ω的小灯泡，实验电路如图。
（1）实验室里有规格为甲“10Ω 1A”和乙“50Ω 1A”的滑动变阻器，为了完成该实验，你认为应该选择乙乙（选填“甲”、“乙”）滑动变阻器。
（2）在实验器材选择无误，电路连接正确的情况下，闭合开关，电压表和电流表都有示数，小灯泡不亮，其原因是灯的实际功率过小灯的实际功率过小。调整电路正常后，在调节滑动变阻器的过程中，灯泡突然熄灭，电流表示数突然变为0，电压表的指针偏转超过最大刻度，你判断故障可能是灯泡断路灯泡断路。
（3）请根据实验数据绘出的小灯泡的I-U图象，计算出小灯泡的额定功率是0.50.5W。
【考点】伏安法测量小灯泡的电功率．
【答案】乙；灯的实际功率过小；灯泡断路；0.5
【解答】
【点评】
