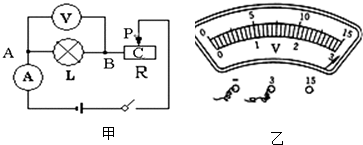

如图（甲）所示是小明“探究串联电路中电压的关系”的实验电路图。
（1）实验步骤
A．按图（甲）所示接好电路，闭合开关前，滑片P应置于右右端。
B．滑片P移到适当位置，用电压表测出定值电阻R0两端的电压U1。
C．保持滑片P不动，用电压表测出灯泡L两端的电压U2保持滑片P不动，用电压表测出灯泡L两端的电压U2。
D．保持滑片P不动，用电压表测出a、b两点之间的电压U。
E．移动滑片P的位置，重复步骤B、C、D两次。
（2）讨论交流
小明通过对实验数据分析，得到结论：串联电路中各个电阻两端的电压相等，总电压等于各个电阻两端电压之和。
另一小组的小芳通过实验得到结论：串联电路中各个电阻两端的电压不相等，总电压等于各个电阻两端电压之和。
你认为小芳小芳的结论更合理。理由是小明所用定值电阻的阻值与灯泡的阻值相同，而小芳的不同小明所用定值电阻的阻值与灯泡的阻值相同，而小芳的不同。
（3）小明测电阻R0两端的电压时，电压表示数如图（乙）所示，则此时R0两端的电压为1.21.2V。
（4）小明按图（甲）所示接好电路，闭合开关S，无论怎样移动滑片P，灯泡都不亮，但电压表有读数，经检查：除灯L和定值电阻R0外，其余都没有问题，则电路中存在的故障可能是灯泡L短路或R0断路灯泡L短路或R0断路。为进一步确定故障，应将电压表接滑动变阻器R两端并观察电压表有无示数滑动变阻器R两端并观察电压表有无示数。
【考点】探究串联电路中的电压规律．
【答案】右；保持滑片P不动，用电压表测出灯泡L两端的电压U2；小芳；小明所用定值电阻的阻值与灯泡的阻值相同，而小芳的不同；1.2；灯泡L短路或R0断路；滑动变阻器R两端并观察电压表有无示数
【解答】
【点评】
