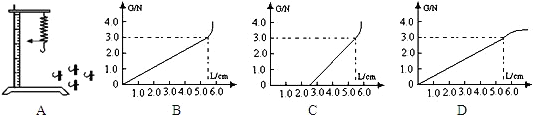

小华同学在探究“弹簧长度与外力的变化关系”时，她利用如图A所示的实验装置来做实验，并记录了相应的数据，如表：
| 钩码总重/N | 0 | 0.5 | 1.0 | 1.5 | 2.0 | 2.5 | 3.0 | 3.5 | 4.0 |
| 指针位置/cm | 2.5 | 3.0 | 3.5 | 4.0 | 4.5 | 5.0 | 5.5 | 5.8 | 5.8 |
3
3
N的情况下，弹簧的伸长量
伸长量
跟钩码的拉力成正比；（2）这项研究在实际中的应用是：
弹簧测力计
弹簧测力计
；（3）小华同学根据实验数据所作的“弹簧长度与外力的变化关系”图象，应该是下面
C
C
图（填序号）所示的图象。
【考点】探究弹簧测力计的测力原理．
【答案】3；伸长量；弹簧测力计；C
【解答】
【点评】
声明：本试题解析著作权属菁优网所有，未经书面同意，不得复制发布。
发布：2024/4/20 14:35:0组卷：648引用：20难度：0.3
相似题
-
1．同学们在学完弹簧测力计的相关知识后，自制了一个“橡皮筋测力计”，将橡皮筋不挂重物时下端对应位置标为零刻度线：挂1N重物时，下端对应位置标为1N；将这段距离等分为20格，每格表示0.05N。用此测力计测量物体重力时，发现测量值不准确。为了弄清其中的原因，同学们探究了橡皮筋的伸长与受到外力的关系。他们利用规格为0.05N的螺母若干、刻度尺、橡皮筋、白板等进行了实验探究，不挂重物时，使橡皮筋下端与刻度尺的零刻度线对齐：挂不同重物时，橡皮筋下端对应不同的刻度值，作出标记，如图所示。同学们在橡皮筋下依次挂上个数不等的螺母，实验数据记录如下表所示。
（1）分析实验数据可初步得出：橡皮筋下所挂重物越重，橡皮筋的伸长越 。试验次数 1 2 3 4 5 6 7 8 9 10 11 12 螺母个数n/个 0 1 2 3 4 5 6 7 8 9 10 11 螺母总重G/N 0 0.05 0.10 0.15 0.20 0.25 0.30 0.35 0.40 0.45 0.50 0.55 刻度尺读数L/mm 0 5.0 11.0 20.0 30.0 45.0 60.0 75.0 90.0 110.0 133.0 158.0
（2）进一步分析数据发现：每增加1个螺母时，刻度尺读数的变化量总体上是不同的，但中间有部分读数的变化量是相同的，若静止时橡皮筋下端对应刻度尺的70.0mm处，推测橡皮筋下所挂的物体重约为 N（结果保留两位小数）；若挂另一重物，静止时橡皮筋下端对应刻度尺的15.0mm处，此时 （选填“能”或“不能”）确定此物体的重。
（3）同学们根据实验数据，用此橡皮筋重新制作一个刻度均匀的测力计，橡皮筋上端和刻度尺的位置保持不变。制作此测力计依据的原理是 ；若使测力计的量程最大，零刻度线应标在刻度尺的 mm刻度处，此测力计的最大量程为 。
（4）同学们更换不同的橡皮筋进行探究，发现其它橡皮筋的特点均与此相似，他们由此总结出，若要用橡皮筋制作测力计，受橡皮筋材料影响，刻度均匀部分可测量范围 ，整体上测量不准确，所以橡皮筋不适合做测力计。发布：2025/9/15 18:30:1组卷：57引用：1难度：0.5 -
2．小华在课外探究弹簧的伸长量跟拉力的变化关系，记录了相应实验数据，如表1所示。
表1
（1）分析实验数据，可得到结论：在弹性限度内，弹簧伸长量与拉力成 。弹簧下方所挂钩质量/g 0 100 200 300 400 500 600 700 指针的位置/cm 2 3 4 5 6 7 7.5 7.5
（2）小华利用完全相同的小桶分别盛满四种液体，再用最大量程为5N的弹簧测力计分别称出液体和小桶的总重力，记录的部分数据见表2。
表2
①通过分析比较表2，小华推测在液体密度与弹簧测力计示数之间有一定的规律，下列图象中能正确反映这一规律的图象是 ；液体种类 酒精 水 盐水 蜂蜜 弹簧测力计的示数F/N 2.6 2.8 3.0
②若酒精的密度为0.8g/cm3，根据表格中的数据计算出盐水的密度为 g/cm3，小桶的重量为 N；若查到蜂蜜的密度为1.4g/cm3，则表2空格中数据应为 N。
（3）小华又利用相同的弹簧测力计及小桶，将弹簧测力计改装成可以直接读取液体密度的弹簧密度计，该弹簧密度计能用于测量液体密度的最大值为 g/cm3。发布：2025/9/15 16:30:1组卷：171引用：1难度：0.4 -
3．在研究弹簧的伸长与外力关系的实验中，小明将弹簧水平放置，测出其自然长度L0=10cm,然后竖直悬挂让其自然下垂，在下端竖直向下施加外力F，实验过程是在弹簧的弹性限度内进行，用记录的外力F与弹簧的伸长量x做出的F-x图象如图1所示。
（1）由图1可知，该弹簧受到的拉力每增加1N，弹簧的伸长增加 cm。
（2）当弹簧受到4N的拉力作用时，弹簧的长度为 cm。
（3）弹簧测力计的原理是：。
同时小明还利用该弹簧制作了一个简易弹簧测力计来探究“重力的大小跟什么因素有关系”实验，按照图2甲所示，把钩码逐个挂在弹簧测力计上，分别测出它们受到的重力，并记录在下面的表格中。
（4）把表格中的空格填写完整；
（5）在实验中，除了需要弹簧测力计之外，还需要的测量工具是 ；质量m/g 100 200 300 500 600 重力G/N 1 2 3 4 5
（6）根据表格中的实验数据，在图2乙中画出重力与质量的关系图象；由此可知物体所受的重力跟质量成 。发布：2024/12/24 2:0:1组卷：33引用：2难度：0.6
