小刚、小华在进行“探究并联电路电流特点”实验：
（1）在连接电路过程中，开关应该是 断开断开（断开/闭合）的。
（2）小刚同学连接了如图一所示电路，如果合上开关，电路所处的状态是 短短路（选填“通”、“断”或“短”）。请你对图一导线进行改动，要求：只改动一根导线，使电路组成并联电路。
（3）小华同学想通过图二所示的电路来比较并联电路中L和L中的电流的大小关系，他的方案是：只闭合S2测出L1中的电流I1；只闭合S1测出L2的电流I2，比较I1和I2的大小，请你评估：小华的方案 不可行不可行（选填“可行”或“不可行”），理由是 电流表正负接线柱接反了电流表正负接线柱接反了。
（4）发现各自的问题后，两位同学决定采用图三所示电路进行实验，两位同学换用不同规格的灯泡，依次测量了B、D、E三点的电流，并将数据记录在下表，对于测量数据的相关分析，以下说法正确的是 BB。
| 组别 | L1规格 | L2规格 | IB/A | ID/A | IE/A |
| 1 | 甲 | 甲 | 0.12 | 0.12 | 0.22 |
| 2 | 乙 | 丙 | 0.16 | 0.20 | 0.34 |
| 3 | 甲 | 丁 | 0.14 | 0.14 | 0.26 |
| 4 | 甲 | 丁 | 0.16 | 0.18 | 0.32 |
B.IB+ID总是略大于IE可能是电流表未调零引起的
C.IB+ID总是略大于IE由于E处更接近电源负极，电流流经L1、L2时消耗了
【考点】探究并联电路中干路电流与各支路电流的关系．
【答案】断开；短；不可行；电流表正负接线柱接反了；B
【解答】
【点评】
声明：本试题解析著作权属菁优网所有，未经书面同意，不得复制发布。
发布：2024/6/27 10:35:59组卷：78引用：2难度：0.7
相似题
-
1．某物理兴趣小组在老师的指导下探究“并联电路的电流特点”
（1）巡视中老师发现小龙、小虎两位同学实验中指针偏转异常（如图甲），产生小龙同学这种情况的原因可能是 ；产生小虎同学这种情况的原因可能是 。
（2）小薇设计了如图乙所示的电路进行实验。
小薇用电流表分别测出电路中A、B、C处的电流，改变电源电压，重复试验，记录数据如表。
上面表格的设计中存在的不足之处是 。实验序号 A处的电流IA B处的电流IB C处的电流IC 第一次测量 0.2 0.2 0.4 第二次测量 0.3 0.3 0.6 第三次测量 0.4 0.4 0.8
（3）小薇由表格数据得出实验结论：并联电路中干路电流为支路电流的2倍。这个结论一定成立吗？答：（选填“一定”或“不一定”）。为了得出具有普遍意义的并联电路中电流的特点，应该 .在误差允许范围内，你认为并联电路中干路电流和各支路电流的关系是 （写出关系式即可）。
发布：2024/11/19 8:0:1组卷：21引用：1难度：0.4 -
2．某物理兴趣小组在老师的指导下“探究并联电路的电流特点”。
（1）巡视中老师发现小龙、小虎两位同学指针偏转异常
产生小龙同学这种情况的原因可能是；
产生小虎同学这种情况的原因可能是。

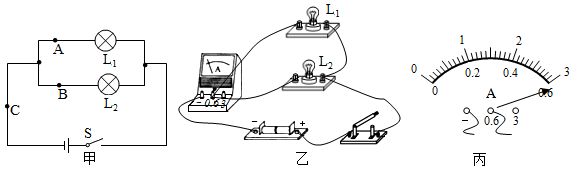

（2）小薇设计了如图所示的电路进行实验。
①在连接电路时，开关应处于状态。
②小薇先将电流表接在L1所在的支路上，闭合开关后，她测出了L1、L2支路和干路上的电流分别为I1、I2和I，电流表示数如下图中甲、乙、丙所示，可读出，I1=0.5A，I2=A，I=A。
发布：2024/11/19 8:0:1组卷：68引用：1难度：0.5 -
3．某物理兴趣小组在老师的指导下探究“并联电路的电流特点”
（1）巡视中老师发现小龙、小虎两位同学实验中指针偏转异常（如图甲），产生小龙同学这种情况的原因可能是 ；产生小虎同学这种情况的原因可能是 。
（2）小薇设计了如图乙所示的电路进行实验。
小薇用电流表分别测出电路中A、B、C处的电流，改变电源电压，重复试验，记录数据如表。
上面表格的设计中存在的不足之处是 。实验序号 A处的电流IA B处的电流IB C处的电流IC 第一次测量 0.2 0.2 0.4 第二次测量 0.3 0.3 0.6 第三次测量 0.4 0.4 0.8
（3）小薇由表格数据得出实验结论：并联电路中干路电流为支路电流的2倍。这个结论一定成立吗？答：（选填“一定”或“不一定”）。为了得出具有普遍意义的并联电路中电流的特点，应该 。在误差允许范围内，你认为并联电路中干路电流和各支路电流的关系是 （写出关系式即可）。发布：2024/11/19 8:0:1组卷：155引用：2难度：0.6
