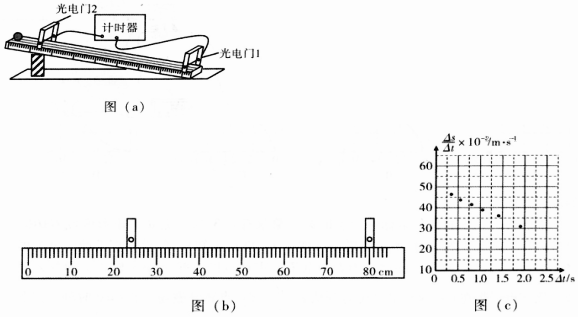

如图（a），将带有刻度的木板倾斜放置，让小球从顶端释放。为测量小球沿斜面向下运动到接近底端时的瞬时速度，现采用以下方法进行测量：
①将光电门1固定在斜面接近底端处，光电门2放在斜面上端；
②读出此时两光电门间的距离Δs；
③将小球从木板顶端由静止释放，先后通过两光电门。从计时器上读出小球在两光电门间的运动时间；
④将光电门2沿斜面向下移动一段距离，重复②、③分别得到Δs1、Δs2、Δs3……和对应的Δt1、Δt2、Δt3……
（1）某次两光电门在斜面上的位置如图（b）所示，则两光电门间的距离s=56.056.0cm；
（2）现已在图（c）上描出实验数据，①请在图（c）上作出ΔsΔt-Δt图线；②求出小球经过光电门1时的瞬时速度为0.5m/s0.5m/s。
Δ
s
Δ
t
【考点】光电门测量物体速度．
【答案】56.0；0.5m/s
【解答】
【点评】
