利用电压表与电流表测电阻的方法叫做“伏安法”，如图所示，“伏安法”测电阻R的电路图应该是（ ）
【考点】伏安法测电阻．
【答案】A
【解答】
【点评】
声明：本试题解析著作权属菁优网所有，未经书面同意，不得复制发布。
发布：2024/11/7 7:0:1组卷：3975引用：18难度：0.9
相似题
-

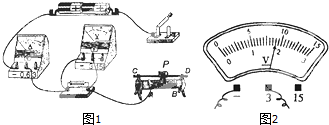

1．在测量定值电阻的实验中（如图1所示），
（1）连接电路时开关应。
（2）请你用笔画线代替导线，将图中的实物电路连接完整。
（3）闭合开关前，滑动变阻器的滑片P应移至（选填“A”或“B”）端。小青闭合开关后，移动滑片P到某一点时，电流表示数为0.2A，电压表示数如图2所示，计算出的电阻值为Ω。发布：2026/1/30 23:30:1组卷：6引用：1难度：0.3 -

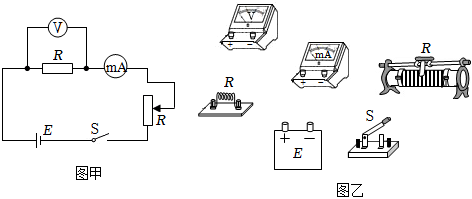

2．图甲为用伏安法测量电阻的原理图。图中，V为电压表，内阻为4000Ω；mA为电流表，内阻为50Ω．E为电源，R为滑动变阻器，Rx为待测电阻，S为开关。
（1）当开关闭合后，电压表读数U=l.6V，电流表读数I=2.0mA．若将电压表与电流表的读数之比作为测量值，则待测电阻的测量值为 Ω，实际值为 Ω，所得结果的百分误差是 （百分误差=）。|实际值-测量值实际值|×100%
（2）若将电流表改为内接（即电流表与待测电阻串联后再与电压表并联），请用笔画线代替导线，将图乙所示的装置图连接成内接时的实验电路。（导线不得交叉）
（3）改为内接后，开关闭合，重新测得电压表读数和电流表读数，仍将电压表与电流表的读数之比作为测量值，则所得结果的百分误差是 。发布：2026/1/31 3:0:2组卷：296引用：1难度：0.1 -
3．小明在使用铅笔时发现，铅笔芯有很多型号。他想测量手边2B铅笔芯电阻的大小。为此，他准备了电压表、电流表、电源、滑动变阻器和开关各一个，一些导线。下面列出了测量铅笔芯电阻的主要实验步骤，请你将合理的步骤顺序，用字母填写在下列的横线上。
A．根据欧姆定律，计算出每一次测量铅笔芯的电阻值，并求平均值
B．闭合开关，读出此时电流表示数I1、电压表示数U1，并将数据记录在表格中
C．将铅笔芯、电源、滑动变阻器、电流表、开关用导线组成串联电路，将电压表并联在铅笔芯两端
D．调节滑动变阻器的阻值，再测量两组数据，并填入表格中
合理的实验步骤顺序是：。发布：2026/1/31 2:30:2组卷：34引用：1难度：0.3
