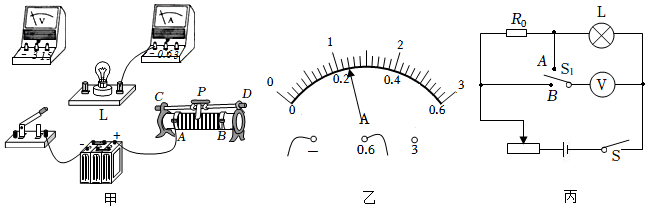

为了探究小灯泡亮度与实际功率的关系,小雨设计了如图甲所示的实验电路,已知小灯泡的额定电压是“2.5V”,请完成下列题目。

实验序号 | 电压U/V | 电流I/A | 电功率P/W | 灯泡的亮度 |
1 | 0.5 | 0.16 | 0.08 | 不亮 |
2 | 1.5 | 0.20 | 0.3 | 较暗 |
3 | 2.5 | 正常 | ||
4 | 3.0 | 0.26 | 0.78 | 很亮 |
(2)电路连接正确后,闭合开关,发现小灯泡不亮,而电流表无示数,电压表有示数。则可能的故障是
灯泡断路
灯泡断路
。(3)排除故障后,移动滑片至某一位置时电压表的示数为2.2V,为使小灯泡正常发光,应将滑片向
左
左
(选填“左”或“右”)移动,直到小灯泡正常发光,此时电流表示数如图乙所示,则小灯泡的额定功率为 0.6
0.6
W。如表所示是小雨测量的数据表格,有同学认为,无需测量,也能计算出小灯泡的额定功率,可以利用表格中的其中一组数据,计算出5V电压下小灯泡的电阻R,再根据P=U
2
R
偏大
偏大
(选填“偏大”、“偏小”或“相等”)。(4)由实验得出结论:小灯泡两端的电压越高,
实际电功率越大
实际电功率越大
,灯泡越亮。(5)同学小侨又设计了一种测量额定功率的方案,如图丙所示,R0是阻值已知的定值电阻,请你将步骤补充完整:
①连接好电路,闭合开关S,将开关S1拨到触点
A
A
(选填“A”或“B”),移动滑片,使电压表的示数为小灯泡的额定电压U1;②保持滑片的位置不动,再将开关S1拨到另一触点,读出电压表的示数U2;
③用U1、U2、R0表示小灯泡的额定功率,则表达式P=
U1×
U
2
-
U
1
R
0
U1×
。U
2
-
U
1
R
0
【考点】伏安法测量小灯泡的电功率.
【答案】灯泡断路;左;0.6;偏大;实际电功率越大;A;U1×
U
2
-
U
1
R
0
【解答】
【点评】
