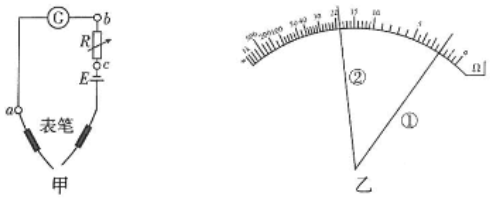

某同学根据图甲所示多用电表欧姆挡内部的部分原理图，选择以下器材成功组装了一个简易欧姆表，将毫安表盘改成了如图乙所示的欧姆表表盘，表盘上数字“15”为原毫安表盘满偏刻度的一半处。
A．毫安表（满偏电流Ig=10mA，Rg=50Ω）
B．干电池一节（电动势E=1.5V，内阻不计）
C．电阻箱R（可调范围0～10kΩ）
D．红黑表笔和导线若干
操作步骤如下：
（1）按照图甲电路图连接实验电路，组成欧姆表，欧姆调零后电阻箱R的阻值为R=100100Ω，与a相连的表笔是红红（填“红”或“黑”）表笔。
（2）使用中发现这个欧姆表指针落在刻度盘的中间区域时，所测电阻值的精确度令人满意。用该欧姆表来测量未知电阻Rg的阻值，发现指针所指位置如图乙中①所示。为使指针落在刻度盘的中间区域，在不更换毫安表和电池，也不改变R的阻值和表盘的刻度的前提下，可在acac（填“ab”“bc”或“ac”）之间连接一个阻值为16.716.7Ω（精确到0.1）的电阻R0，然后进行再次测量，指针停在图乙中②处，则未知电阻的测量值Rx=19.019.0Ω。
（3）若该欧姆表使用一段时间后，电源电动势减小，内阻变大，欧姆调零后按正确使用方法测量电阻的阻值，测量结果大于大于（填“大于”或“小于”）真实值。
【考点】练习使用多用电表（实验）．
【答案】100；红；ac；16.7；19.0；大于
【解答】
【点评】
声明：本试题解析著作权属菁优网所有，未经书面同意，不得复制发布。
发布：2024/4/20 14:35:0组卷：88引用：1难度：0.5
相似题
-
1．某实验小组设计了如图（a）所示的欧姆表电路，仅用一节干电池通过控制开关S，就可使“欧姆表”具有“×10”和“×100”两种倍率。电路中使用的实验器材如下：
干电池：电动势E=1.5V，内阻r=1Ω；
毫安表：满偏电流Ig=1mA，内阻Rg=125Ω；
滑动变阻器R0，阻值调节范围足够大；
定值电阻R1、R2和R3，其中R1=1000Ω；
开关S，红、黑表笔各一支，导线若干。
（1）按照图（a）连接好电路，表笔1为 （填“红”或“黑”）表笔。
（2）当开关S断开时，将两表笔短接，调节滑动变阻器R0，使电流表达到满偏，此时R0=Ω，“欧姆表”的倍率是 （填“×10，或“×100”）；
（3）闭合开关S使“欧姆表”倍率改变，电阻R2=Ω.将两表笔短接，调节滑动变阻器R0，使电流表达到满偏。
（4）保持开关闭合，在表笔间接入电阻R3（图中未画出），电流表指针指向图（b）所示的位置时，电阻R3=Ω。发布：2024/12/29 21:0:1组卷：195引用：3难度：0.7 -
2．某同学在练习使用多用电表的过程中：
（1）使用多用电表测量电阻时，他的操作过程如下：
①将红、黑表笔分别插入多用电表“+”“-”插孔，选择开关旋至电阻“×100”挡；
②将红、黑表笔短接，调节欧姆调零旋钮使指针指零；
③将红、黑表笔分别与电阻的两端相连，此时多用电表指针偏转太大（以电阻无穷大处为起点），将选择开关旋至电阻 （选填“×10”、“×1k”）挡，将红、黑表笔短接，调节欧姆调零旋钮使指针指零。然后将红、黑表笔分别与电阻的两端相连，指针偏转如图甲所示，读出电阻的阻值为 Ω；
④将选择开关旋至“OFF”挡，取出红、黑表笔。
（2）该同学利用多用电表测定某电阻两端的电压，将选择开关选择直流电压挡合适位置后，应将黑表笔与
端接触（选填“A”或“B”）。发布：2024/12/29 21:0:1组卷：42引用：6难度：0.6 -
3．如图所示为一个多量程多用电表的简化电路图，单刀多掷开关S可以与不同接点连接。下列说法不正确的是（ ）发布：2024/12/29 19:30:1组卷：12引用：2难度：0.6
