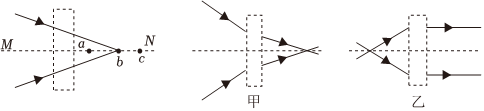

如图所示，光会聚于b点，在虚线区域内放甲透镜后，光路如图甲所示；在虚线区域内换放乙透镜后光路如图乙所示，现在靖靖想进一步探究凸透镜成像的特点，应选择 乙乙（选填“甲”或“乙”）透镜，靖靖选择好透镜后在光具座上进行实验；当物体距离透镜20cm时，在透镜另一侧光屏上成一清晰放大的像，若保持物体与光屏的位置不变，把透镜向光屏方向移动4cm,在光屏上又成一清晰缩小的像。此凸透镜焦距的范围是 10cm＜f＜12cm10cm＜f＜12cm，当物体距离透镜15cm时，在照相机、投影仪和放大镜中，成像情况与此类似的是 投影仪投影仪。
【考点】探究凸透镜成像的规律；凸透镜成像规律的应用．
【答案】乙；10cm＜f＜12cm；投影仪
【解答】
【点评】
声明：本试题解析著作权属菁优网所有，未经书面同意，不得复制发布。
发布：2024/8/1 8:0:9组卷：73引用：2难度：0.5
