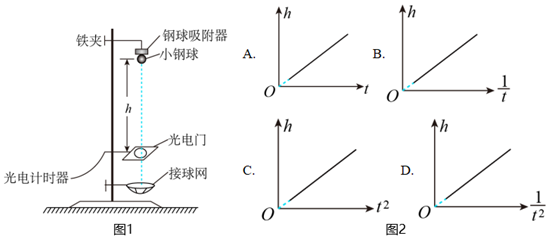

某实验小组用光电计时器测量重力加速度，实验装置如图1所示。实验步骤如下：
①用游标卡尺测量小钢球的直径d；
②让钢球吸附器吸附小钢球，用刻度尺测量小钢球球心到光电门的高度h；
③将小钢球由静止释放，记录小钢球通过光电门所用的时间t；
④改变光电门的位置，重复步骤②和③，记录多组关于h、t的数据。
请回答下列问题：
（1）以h为纵坐标，以tn（n=±1，±2）为横坐标根据实验测得的数据在坐标纸上描点，拟合图线，得到的图像最合理的是图2中的 DD；
（2）根据上述最合理的图像计算出图线的斜率k,重力加速度的表达式为g=d22kd22k；
（3）一小组成员经过分析发现，由于小钢球的直径不是足够小利用光电门求得的速度实际上是小钢球通过光电门的平均速度。由此可以推断：用上述实验方法得到的重力加速度值 小于小于（选填“大于”“等于”或“小于”）它的真实值。
d
2
2
k
d
2
2
k
【考点】光电门测量物体速度．
【答案】D；；小于
d
2
2
k
【解答】
【点评】
声明：本试题解析著作权属菁优网所有，未经书面同意，不得复制发布。
发布：2024/4/20 14:35:0组卷：110引用：6难度：0.5
