实验小组在“用电流表和电压表测量电阻”的实验中。

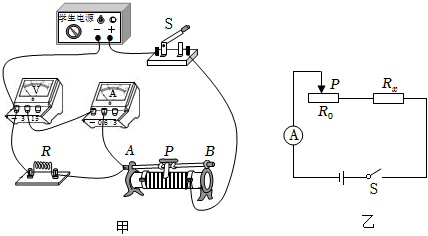

(1)同学们连接了如图甲所示的电路,检查时发现接错了一根导线,请在这根错误导线上画“×”,并补画出正确的那根导线。
(2)在连接电路时,开关应处于 断开断开(选填“断开”或“闭合”)状态。
(3)电路连接正确后,闭合开关,发现电流表无示数,电压表示数接近电源电压,则电路故障可能是未知电阻R 断路断路(选填“短路”或“断路”)。
(4)请设计实验数据记录表格。(把表格画在答题卡相应的虚线框里)
(5)爱思考的小海不用电压表,用电压保持不变且未知的电源及最大阻值为R0的滑动变阻器,设计了如图乙所示的电路也测出该电阻的阻值。其实验方案如下:①闭合开关S,将滑片移至最左端,读出电流表示数I1;②将滑片移至最右端,读出电流表示数I2;③未知电阻Rx=I1R0I2-I1I1R0I2-I1(用相关物理量符号表示)。
I
1
R
0
I
2
-
I
1
I
1
R
0
I
2
-
I
1
【考点】伏安法测电阻.
【答案】断开;断路;
I
1
R
0
I
2
-
I
1
【解答】
【点评】
