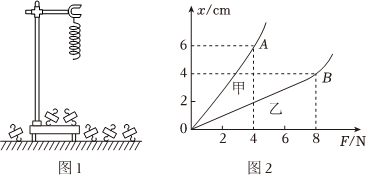

如图1所示，用铁架台、弹簧和多个质量均为m的钩码探究在弹性限度内弹簧弹力与弹簧伸长量的关系。
（1）为完成该实验，设计实验步骤如下：
A．将铁架台固定于桌子上，并将弹簧的一端系于横梁上，在弹簧附近竖直固定一把刻度尺；
B．以弹簧伸长量为横坐标，以弹力为纵坐标，描出各组（x,F）对应的点，并用平滑的曲线连接起来；
C．记下弹簧不挂钩码时其下端在刻度尺上的刻度L0；
D．以弹簧伸长量为自变量，写出弹力与伸长量的关系式，首先尝试写成一次函数，如果不行，则考虑二次函数；
E．依次在弹簧下端挂上1个、2个、3个、4个…钩码，分别记下钩码静止时弹簧下端所对应的刻度，记录在表格内，然后取下钩码；
F.解释函数表达式中常数的物理意义；
G.整理仪器。
请将以上步骤按操作的先后顺序排列出来A CEBDCEBDFG。
（2）某同学选了A、B两根规格不同的弹簧进行测试，根据测得的数据绘出如图2所示的图像。则图像上端成为曲线是因为 弹簧的伸长量超出其弹性限度弹簧的伸长量超出其弹性限度，B弹簧的劲度系数为 200200N/m（结果保留三位有效数字），若要制作一个精确度较高的弹簧测力计，应选弹簧 AA（选填“A”或“B”）。
【考点】探究弹簧弹力与形变量的关系．
【答案】CEBD；弹簧的伸长量超出其弹性限度；200；A
【解答】
【点评】
声明：本试题解析著作权属菁优网所有，未经书面同意，不得复制发布。
发布：2024/4/20 14:35:0组卷：89引用：5难度：0.6
相似题
-
1．某同学用如图甲所示的装置做“探究弹力与弹簧伸长量的关系”实验时，先测量出不挂砝码时弹簧下端指针所指的标尺刻度，然后在弹簧下端挂上砝码，并逐个增加砝码，分别测量出指针所指的标尺刻度，所得数据列表如下：
（1）根据所测数据，在图乙所示的坐标纸上作出弹簧指针所指的标尺刻度x与砝码质量m的关系曲线；砝码质量m（102g） 0 2.00 4.00 6.00 8.00 10.00 12.00 14.00 标尺刻度x/（10-2m0 15.00 18.94 22.82 26.78 30.66 34.60 42.00 54.50
（2）根据所测得的数据和关系曲线可以判断，力在 范围内弹力大小与弹簧伸长关系满足胡克定律。这种规格弹簧的劲度系数为k=N/m。
发布：2024/12/29 16:30:1组卷：59引用：2难度：0.1 -
2．在“探究弹力和弹簧伸长的关系，并测定弹簧的劲度系数”的实验中，实验装置如图所示，所用的每个钩码的重力相当于对弹簧提供了向右恒定的拉力．实验时先测出不挂钩码时弹簧的自然长度，再将5个钩码逐个挂在绳子的下端，每次测出相应的弹簧总长度．
（1）有一个同学通过以上实验测量后把6组数据描点在坐标图中，请作出F-L图线．
（2）由此图线可得出该弹簧的原长L0=cm,劲度系数k=N/m
发布：2024/12/29 16:0:1组卷：198引用：25难度：0.1 -
3．某同学在做探究弹力和弹簧伸长关系的实验中，设计了如图所示的实验装置。他先测出不挂钩码时弹簧的自然长度，再将5个钩码逐个挂在弹簧的下端，每次都测出相应的弹簧总长度后计算出弹簧的伸长量，将数据填在了下面的表中。（弹力始终未超过弹性限度）
1 2 3 4 5 6 弹簧伸长量L（cm） 0 1.00 2.03 3.00 4.20 5.03 弹力大小F（N） 0 0.29 0.59 0.88 1.18 1.47
（1）试根据这些实验数据在上图给定的坐标纸上，将第5组数据代表的点画在图上，并作出弹簧所受弹力大小F跟弹簧伸长量之间的函数关系图线
（2）由图象可知：弹力大小F跟弹簧伸长量之间满足 关系（填：正比或一次函数或反比）
（3）由图象可求得，弹簧的劲度系数k=N/cm（保留两位小数）发布：2024/12/29 19:0:2组卷：26引用：3难度：0.7
