学习了电学知识后，小亮研究家中的具有保温功能的电热饮水机，电热饮水机的简化电路示意图如图所示。电热饮水机的铭牌上部分内容如表。试问：
（1）饮水机处于保温状态时温控开关S0应处于什么状态？
（2）R1和R2的电阻值各是多大？
（3）若该饮水机的加热效率为80%，若将装满水箱的水从20℃加热至100℃，需要多长时间？（c水=4.2×103J/（kg•℃），ρ水=1.0×103kg/m3，）
| 额定电压 | 220V |
| 加热功率 | 400W |
| 保温功率 | 40W |
| 最大容积 | 2L |
【答案】（1）饮水机处于保温状态时温控开关S0应处于断开状态。
（2）R1和R2的电阻值分别是121Ω和1089Ω；
（3）将装满水箱的水从20℃加热至100℃，需要2100s。
（2）R1和R2的电阻值分别是121Ω和1089Ω；
（3）将装满水箱的水从20℃加热至100℃，需要2100s。
【解答】
【点评】
声明：本试题解析著作权属菁优网所有，未经书面同意，不得复制发布。
发布：2024/4/20 14:35:0组卷：45引用：2难度：0.5
相似题
-
1．中国茶文化源远流长。如图甲所示是一款煮茶器，有“加热”和“保温”两个挡位，其简化电路图如图乙所示，R1和R2均为发热电阻，煮茶器部分参数如表。煮茶器中装有初温为20℃的水，在标准大气压下，将水刚好加热到沸腾，用时700s,在此过程中煮茶器的加热效率为80%。求：
（1）发热电阻R1的阻值。额定电压 220V 保温挡功率 100W 加热挡功率 900W
（2）加热过程中煮茶器消耗的电能。
（3）煮茶器中水的质量。[水的比热容c=4.2×103J/（kg•℃）]发布：2025/10/3 23:0:1组卷：2396引用：18难度：0.5 -
2．如图甲所示是某品牌电炖盅，它能够先用400W的功率将食物加热，达到一定温度时，温控开关会自动改变为较低的功率缓慢加热，直至沸腾，这有利于锁住食物营养成分。其简化电路图如图乙所示，电源电压为220V，R2=363Ω，R1、R2均为加热电阻，开关S1为温控开关。求：
（1）电阻R1的阻值；
（2）温控开关自动改变后，电炖盅的功率；
（3）电炖盅把质量为2kg、20℃的汤加热20min时，温控开关自动改变功率，这时汤的温度是多少？[不计热量损失，c汤=4.0×103J/（kg•℃）]发布：2025/10/3 23:0:1组卷：275引用：5难度：0.3 -

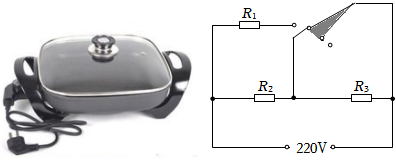

3．如图所示电火锅，通过挡位开关（每次同时连接两个接线柱）可以实现高、中、低三挡的转换。已知电阻R2=88Ω，R3=22Ω，高温挡功率为2400W，其热效率为80%。【c水=4.2×103J/（kg•℃）】：
（1）如果火锅内装有4kg初温为20℃的水，在高温挡下（1标准大气压）烧开这些水所需要的时间是多少？
（2）电路中的电阻R1的阻值为多少？（结果保留整数）
（3）低温挡功率为多少？
发布：2025/10/3 23:0:1组卷：18引用：1难度：0.5
