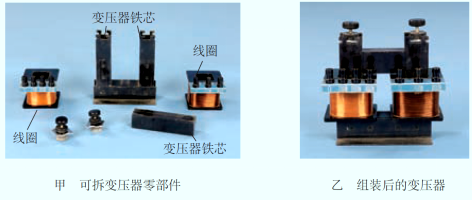

利用如图所示的装置可以探究变压器原、副线圈电压与匝数的关系：
（1）除图中所示器材外，还需要的器材有 BDBD；
A．干电池
B．低压交流电源
C．直流电压表
D．多用电表
（2）下列说法正确的是 BCBC；
A．变压器工作时通过铁芯导电把电能由原线圈输送到副线圈
B．变压器工作时在原线圈上将电能转化成磁场能，在副线圈上将磁场能转化成电能，铁芯起到“传递”能量的作用
C．理想变压器原、副线圈中的磁通量总是相同
D．变压器副线圈上不接负载时，原线圈两端电压为零
（3）由于变压器工作时有能量损失，实验测得的原、副线圈的电压比U1U2应当 大于大于（选填“大于”、“等于”或者“小于”）原、副线圈的匝数比n1n2。
U
1
U
2
n
1
n
2
【答案】BD；BC；大于
【解答】
【点评】
声明：本试题解析著作权属菁优网所有，未经书面同意，不得复制发布。
发布：2024/4/20 14:35:0组卷：238引用：8难度：0.5
相似题
-
1．在“探究变压器线圈两端的电压与匝数的关系”实验中，小糊同学采用了 如图所示的可拆式变压器进行研究。
（1）本实验中，除可拆变压器外，下列器材中还需要的有 ；
A.低压直流电源
B.交流电压表
C.刻度尺
D.开关、导线若干
（2）小糊同学将图中变压器的原线圈接线柱0、8与低压直流电源的输出端相连，选择开关置于12V挡，则与副线圈0、2接线柱相连的电表示数可能是 。
A.48.0V
B.4.0V
C.3.6V
D.0V
（3）小糊正确选材并接线后，记录如下表所示四组实验数据。
分析表中数据可知，N1 一定是 线圈的匝数（填“原”或“副”）。N1/匝 100 100 200 200 N2/匝 200 400 400 800 U1/V 2.10 1.95 5.22 2.35 U2/V 4.28 8.00 10.60 9.64 发布：2024/12/1 16:0:2组卷：116引用：2难度：0.4 -
2．在“探究变压器线圈两端的电压和匝数的关系”实验中，可拆变压器如图1所示。
（1）观察变压器的铁芯，它的结构和材料是：；
A.整块硅钢铁芯
B.整块不锈钢铁芯
C.绝缘的铜片叠成
D.绝缘的硅钢片叠成
（2）以下给出的器材中，本实验需要用到的是 ；（填字母）
A.
干电池
B.
学生电源
C.
实验室用电压表
D.
多用电表
（3）为了保证安全，低压交流电源的电压不要超过 ；（填字母）
A.2V
B.12V
C.50V
（4）在实际实验中将电源接在原线圈的“0”和“8”两个接线柱之间，用电表测得副线圈的“0”和“4”两个接线柱之间的电压为3.0V，则原线的输入电压可能为 ；（填字母）
A.1.5V
B.6.0V
C.7.0V
（5）等效法、理想模型法是重要的物理学方法，合理采用物理学方法会让问题变得简单，这体现了物理学科“化繁为简”之美。理想变压器是一种理想化模型。如图2所示，心电图仪（将心肌收缩产生的脉动转化为电压脉冲的仪器，其输出部分可以等效为左侧虚线框内的交流电源和定值电阻R0串联）与一理想变压器的原线圈连接，一可变电阻R与该变压器的副线圈连接，原副线圈的匝数分别为n1、n2（右侧虚线框内的电路也可以等效为一个电阻）。在交流电源的电压有效值U0不变的情况下，在调节可变电阻R的过程中，当=时，R获得的功率最大。RR0发布：2024/12/6 11:0:2组卷：94引用：1难度：0.6 -
3．在“探究变压器线圈两端的电压与匝数的关系”的实验中，某小组用匝数N1=400匝和N2=800匝的变压器来做实验，通过检测知原副线圈匝数都没问题，且实验操作规范正确。实验记录中U1、U2分别表示N1、N2两端的电压实验测量数据如表，并没有得到变压比等于匝数比这个理想的结果。下列推断正确的是（ ）U1/V 1.80 2.81 3.80 4.78 5.80 U2/V 4.00 6.01 8.02 9.98 12.05 发布：2024/12/29 14:30:1组卷：128引用：3难度：0.7
