已知导体中的电流与导体的电阻和导体两端的电压有关，某兴趣小组为了探究“导体中的电流跟导体两端电压的关系”，所用的实验器材有：干电池两节，滑动变阻器、定值电阻、电流表、电压表、开关各一个，导线若干。
（1）用笔画线，将图中的电路连接完整。
（2）开关闭合前，滑动变阻器滑片应位于 AA端（选填“A”或“B”）。
（3）连接好电路，检查无误后，该小组同学通过实验操作选取了定值电阻两端电压的取值范围，请简述该操作：闭合开关，将滑动变阻器的滑片从阻值最大端移向阻值最小端，观察电压表和电流表示数的变化范围将滑动变阻器的滑片从阻值最大端移向阻值最小端，观察电压表和电流表示数的变化范围。通过上述操作后，该小组同学将电流表由大量程换成了小量程，这样做的依据是：操作中发现，滑动变阻器的滑片移至阻值最小端时，电流表的偏转角度太小滑动变阻器的滑片移至阻值最小端时，电流表的偏转角度太小。
（4）经过操作得出的实验数据如表。
| 实验次数 | 1 | 2 | 3 | 4 | 5 | 6 |
| 电阻R | 10Ω | |||||
| 电压U/V | 0.4 | 0.8 | 1.2 | 1.6 | 2.0 | 2.4 |
| 电流I/A | 0.04 | 0.08 | 0.12 | 0.16 | 0.2 | 0.24 |
②根据图象，得出的探究结论是
在电阻一定时，通过导体的电流与导体两端的电压成正比
在电阻一定时，通过导体的电流与导体两端的电压成正比
。【考点】探究电流与电压的关系．
【答案】A；将滑动变阻器的滑片从阻值最大端移向阻值最小端，观察电压表和电流表示数的变化范围；滑动变阻器的滑片移至阻值最小端时，电流表的偏转角度太小；在电阻一定时，通过导体的电流与导体两端的电压成正比
【解答】
【点评】
声明：本试题解析著作权属菁优网所有，未经书面同意，不得复制发布。
发布：2024/6/27 10:35:59组卷：65引用：1难度：0.5
相似题
-
1．实验小组同学探究“电功率跟电压、电流的关系”。所选器材：电源、灯L1“2.5V 0.3A”、L2“3.8V 0.3A”、电流表、电压表、开关、导线。

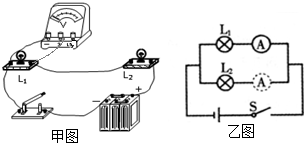

（1）小组同学探究“电功率跟电压的关系”，设计如甲图所示电路。
①当开关闭合时，发现只有一只灯泡发光，且电压表示数为零。由这一现象可以判断电路的故障是。
②将两灯连接成串联电路的依据是。
③实验中小组同学收集的信息如表，请写出分析信息并得出结论的过程。
（2）小组同学利用原有器材设计如乙图所示电路，继续探究“电功率跟电流的关系”。请通过计算分析说明设计中的不合理之处。灯L1和L2串联 发光情况 电压/V 灯L1 暗 2.4 灯L2 亮 3.6 发布：2025/10/14 17:0:1组卷：43引用：2难度：0.5 -
2．某小组在探究电流与电压关系时，得到的实验数据如表：
（1）分析数据发现：在 时，跟 成 比。（填“正”或“反”比）R=10Ω 电压U/V 2 4 6 电流I/A 0.2 0.4 0.6
（2）在坐标纸上画出U-I关系图。
（3）在本实验中，滑动变阻器的作用除了保护电路外，主要是 。发布：2025/10/14 12:0:1组卷：7引用：2难度：0.5 -
3．小明同学利用如图所示的电路，探究保持电压不变时，电流跟电阻的关系，得到的数据如下表。
（1）分析表中的数据，可以得出的结论是：。电阻R/Ω 5 6 10 15 20 30 电流I/A 0.6 0.5 0.3 0.2 0.15 0.1
（2）滑动变阻器R′在此实验中的主要作用是：。发布：2025/10/14 12:0:1组卷：93引用：16难度：0.7
