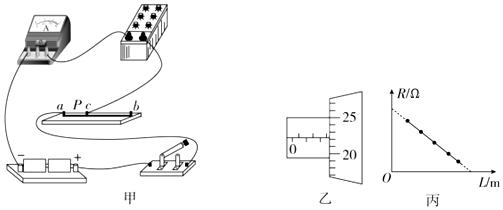

为测量某金属丝的电阻率，某同学利用如图甲所示的电路测量金属丝的电阻。已知被测金属丝的总电阻约为20Ω，金属丝装在木板上的a和b两个固定接线柱上。提供的器材有：
电池组E：电动势为3.0V，内阻约1Ω；
电流表A1：量程0～100mA，内阻约5Ω；
电流表A2：量程0～0.6A，内阻约0.2Ω；
电阻箱R：0～999.9Ω；
开关、导线若干。
实验操作的主要步骤如下：
①用螺旋测微器测得电阻丝的直径如图乙所示，可知直径d=2.7222.722mm。
②该同学按照如图甲所示连接好电路，他选择的电流表是A1A1（填“A1”或“A2”）。调节电阻箱使其接入电路中的电阻值较大，将接线柱c滑至金属丝上a位置。
③闭合开关，接线柱c移至某位置，调整电阻箱的阻值，使电流表满偏；改变c位置再次调节电阻箱，使电流表满偏。重复多次，记录每一次电阻箱的电阻值R和接入电路的金属丝长度L。用记录的多组数据得到R-L关系如图丙所示，已知该图线的斜率大小为0.2Ω/m。利用上述数据，可计算出金属丝的电阻率ρ=1×10-61×10-6Ω•m（结果保留一位有效数字）。
【考点】导体电阻率的测量．
【答案】2.722；A1；1×10-6
【解答】
【点评】
声明：本试题解析著作权属菁优网所有，未经书面同意，不得复制发布。
发布：2024/4/20 14:35:0组卷：151引用：1难度：0.4
相似题
-
1．某同学为测定电阻丝的电阻率ρ，设计了如图甲所示的电路，电路中ab是一段电阻率较大、粗细均匀的电阻丝，保护电阻R0=4.0Ω，电源电动势E=3.0V，电流表内阻忽略不计，滑片P与电阻丝始终接触良好．
（1）实验中用螺旋测微器测得电阻丝的直径如图乙所示，其示数为d=mm.
（2）实验时闭合开关，调节滑片P的位置，分别测量出每次实验中aP长度x及对应的电流值I，实验数据如表所示：
根据表中的数据，在图丙的坐标纸上作出x/m 0.10 0.20 0.30 0.40 0.50 0.60 I/A 0.49 0.43 0.38 0.33 0.31 0.28 /A-11I2.04 2.33 2.63 3.03 3.23 3.57 -x图象，并由图线求出电阻丝的电阻率ρ=Ω•m（保留两位有效数字）。1I
（3）根据-x关系图线纵轴截距的物理意义，可求得电源的内阻为r=Ω（保留两位有效数字）．1I
（4）若电流表内阻不可忽略，则电流表的内阻对测量电阻丝的电阻率（选填“有”或“无”）影响，根据-x关系图线纵轴截距的物理意义可求得的是。1I发布：2024/12/29 20:30:1组卷：170引用：3难度：0.5 -
2．某小组测某种圆柱形材料的电阻率，做了如下实验。
（1）已知该圆柱形材料的长度为5.235cm横截面直径为2cm,该小组先用多用电表粗略测量圆柱材料的电阻R，将选择开关旋至“×10kΩ”挡，红表笔和黑表笔直接接触，调节 旋钮，使指针指向“0Ω”；再将红表笔和黑表笔与圆柱材料两端圆形电极接触，表盘示数如图甲所示，则圆柱材料电阻的阻值为 kΩ。
（2）该小组想用伏安法更精确地测量圆柱材料的电阻R，可选用的器材如下：
A．电流表A1（量程4mA，内阻约50Ω）
B．电流表A2（量程20μA，内阻约1.5kΩ）
C．电压表V1（量程3V内阻约10kΩ）
D．电压表V2（量程15V，内阻约25kΩ）
E．电源E（电动势4V，有一定内阻）
F．滑动变阻器R1（阻值范围0～15Ω，允许通过的最大电流2.0A）
G．开关S，导线若干
为使实验误差较小，要求电压可以从零开始调节，电流表选择 ，电压表选择 （以上两空均选填仪器前面的序号）
（3）请用笔画线表示导线，在图乙中完成测量圆柱材料电阻的实验电路连接。
（4）实验过程中，实验小组移动滑动变阻器的滑片，并记录两电表的多组测量数据，在坐标纸上描点、连线作出如图丙所示的U-I图象，则实验测得圆柱材料的电阻率ρ=Ω•m（计算结果保留2位有效数字）发布：2024/12/20 0:30:1组卷：193引用：5难度：0.5 -
3．某同学要粗测一个由均匀新材料制成的圆柱体的电阻率ρ．步骤如下：
（1）用20分度的游标卡尺测量其长度如图甲所示，可知其长度L为mm；
（2）用螺旋测微器测量其直径如图乙所示，可知其直径d为mm；
（3）用多用电表的电阻“×10”挡，按正确的操作步骤测此圆柱体的电阻，表盘的示数如图丙，则该电阻的阻值R约为Ω；
（4）则测量的电阻率ρ=（用测量的物理量符号表示）发布：2024/12/29 16:30:1组卷：116引用：4难度：0.7
