在测量导体电阻实验中，某同学进行如下操作。

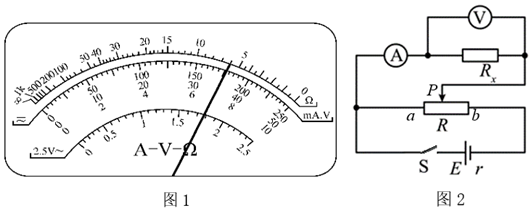

（1）先用欧姆表“×1”挡粗略测量该金属丝的电阻，示数如图1所示，对应的读数应是 66Ω。
（2）用图2的实验电路测量Rx的电阻值，在电路组装完成后，闭合开关前，滑动变阻器的滑片P应放置于 aa（a或者b）位置。
（3）在图2所示的电路中测量得到电压表示数为U，电流表示数为I，则电阻Rx=UIUI，这个测量值比真实值偏大还是偏小？判断并说明理由 因为电压表的分流作用，使得电流测量值偏大，电阻测量值偏小因为电压表的分流作用，使得电流测量值偏大，电阻测量值偏小。
U
I
U
I
【考点】伏安法测电阻；练习使用多用电表（实验）．
【答案】6；a；；因为电压表的分流作用，使得电流测量值偏大，电阻测量值偏小
U
I
【解答】
【点评】
声明：本试题解析著作权属菁优网所有，未经书面同意，不得复制发布。
发布：2024/4/20 14:35:0组卷：102引用：1难度：0.6
相似题
-

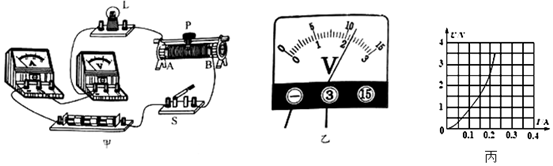

1．小明做“测定小灯泡的电功率”的实验，所用器材有电压为6V的电源，额定电压为2.5V的小灯泡，以及符合实验要求的滑动变阻器、电流表、电压表、开关和导线。图20甲是小明还没有连接完成的实物电路。
（1）请你用笔画线代替导线，帮小明将实物图甲中的电路连接完整；
（2）小明正确连接电路后闭合开关S，移动变阻器P，发现小灯泡始终不亮，电压表有示数，电流表无示数，则故障的原因可能是（选填“小灯泡”或“滑动变阻器”）出现断路；
（3）排除故障后闭合开关S，将变阻器P移至某点时，电压表的示数如图乙所示，电压表的示数为V；要测量小灯泡的额定功率，应将滑片P向滑动（选填“A”或“B”）；
（4）小明通过移动滑片P，分别记下了多组对应的电压表和电流表的示数，并绘制成了如图所示的U-I图象。根据图象可知，当加在小灯泡两端的电压为1.5V时，小灯泡的电阻是Ω。发布：2026/1/29 19:0:1组卷：8引用：1难度：0.6 -
2．（1）有一游标卡尺，主尺的最小分度是1mm,游标上有20个小的等分刻度．用它测量一小球的直径，如图1所示的读数是 mm.
（2）用螺旋测微器测量一根金属丝的直径，如图2所示的读数是 mm.
（3）某电阻丝R的额定电压为3V，为测量其电阻值，①某同学先用多用电表粗测其电阻．用已经调零且选择开关指向欧姆挡“×10”挡位的多用电表测量，发现指针的偏转角度太大，这时他应将选择开关换成欧姆挡的“”挡位（选填“×100”或“×1”），然后进行 ，再次测量电阻丝的阻值，其表盘及指针所指位置如图3所示，则此段电阻丝的电阻为 Ω．
（4）现要进一步精确测量其阻值实验室提供了下列可选用的器材
A：电流表A1（量程300mA，内阻约1Ω）
B：电流表A2（量程0.6A，内阻约0.3Ω）
C：电压表V1（量程3.0V，内阻约3kΩ）
D：电压表V2（量程5.0V，内阻约5kΩ）
E：滑动变阻器R1（最大阻值为10Ω）
F：滑动变阻器R2（最大阻值为500Ω）
G：电源E（电动势4V，内阻可忽略）
H：电键、导线若干．
为了尽可能提高测量准确度，应选择的器材为（只需添器材前面的字母即可）
电流表 ．电压表 ．滑动变阻器 ．
（5）下列给出的测量电路中，最合适的电路是 ．
发布：2024/12/29 23:0:1组卷：6引用：4难度：0.5 -
3．某同学由于手头没有电流表，设计了如图所示的电路测定电压表的内阻。实验器材如下：
A．待测电压表V，量程0～12V，内阻约为20kΩ
B．电阻箱R1，阻值范围为0～99999.9Ω
C．电阻箱R2，阻值范围为0～9999.9Ω
D．滑动变阻器R3，0～20Ω，额定电流0.5A
E．滑动变阻器R4，0～200Ω，额定电流0.5A
F．电源E（电动势为15V，内阻很小）
G．导线、开关若干
（1）为完成实验，选择的滑动变阻器为 ，选择的电阻箱为 （填器材前面的字母代号）。
（2）实验步骤如下：
①闭合开关S1、S2，调节滑动变阻器R，使电压表指针指向满刻度处；
②断开开关S2，保持 （填“R”或“R'”）不变，调节 （填“R”或“R'”）使电压表指针指向满刻度的处；23
③读出电阻箱的阻值为R0；
④断开开关S1、S2，拆下实验仪器，整理器材。
（3）电压表的内阻为 ，此实验电压表内阻的测量值与真实值相比 （填“偏大”“偏小”或“相等”）。发布：2024/12/29 18:30:2组卷：57引用：5难度：0.4
