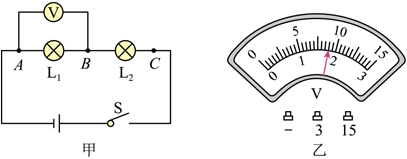

同学们利用两节干电池及其他器材连接如图甲电路图探究串联电路的电压特点。
| UAB/V | UBC/V | UAC/V |
| 1.2 | 3.0 |
断开
断开
（选填“闭合”或“断开”），实验中应选择规格 不同
不同
（选填“相同”或“不同”）的小灯泡；（2）同学们测量L1两端电压，电压表示数如图乙，L1两端电压为
1.8
1.8
V，测量后，有同学认为可以保持电压表的B连接点不动，只断开A连接点，并改接到C连接点上，测量L2两端电压，他能否测出L2两端电压？不能
不能
（选填“能”或“不能”），理由是：电压表的正负接线柱接反了
电压表的正负接线柱接反了
；（3）分别测出AB、BC、AC间的电压并记录在表格中，分析实验数据得出结论：串联电路总电压等于各部分电路两端电压之和，请对这种做法进行评价：
不合理
不合理
（选填“合理”或“不合理”），理由是 只有一组数据，结论具有偶然性
只有一组数据，结论具有偶然性
；（4）在电路中再串联一个电流表，利用该电路探究串联电路的电流特点，测得A、B、C三处的电流分别为IA、IB、IC，它们间的关系是
IA=IB=IC
IA=IB=IC
。【考点】探究串联电路中的电压规律．
【答案】断开；不同；1.8；不能；电压表的正负接线柱接反了；不合理；只有一组数据，结论具有偶然性；IA=IB=IC
【解答】
【点评】
声明：本试题解析著作权属菁优网所有，未经书面同意，不得复制发布。
发布：2024/8/1 8:0:9组卷：26引用：2难度：0.5
