请你利用如图甲所示的器材测量小灯泡灯丝的电阻。

(1)把图中的实物电路用笔画线代替导线连接完整;
(2)在闭合开关前,滑动变阻器连入电路的电阻阻值应
最大
最大

(3)闭合开关后,发现灯泡不亮,电压表有示数,电流表无示数,则电路中可能出现的故障是
D
D

A.滑动变阻器开路
B.电压表短路
C.灯短路
D.灯开路
(4)排除故障后,再次闭合开关,移动滑动变阻器的滑片,当电压表的示数为1.8V时,电流表的示数如图乙所示,此时电流为
0.3
0.3
A,灯丝的电阻是
6
6
Ω。
(5)某同学在实验中分别测出灯泡在不同亮度下的电阻,发现灯丝的阻值不相同,其原因是
灯丝温度
灯丝温度
的变化影响电阻的大小。

【答案】最大;D;0.3;6;灯丝温度
【解答】
【点评】
声明:本试题解析著作权属菁优网所有,未经书面同意,不得复制发布。
发布:2024/6/27 10:35:59组卷:18引用:1难度:0.6
相似题
  • 1.某学生根据图所示的电路图连接电路,测定额定电压为6伏特的小灯泡的电阻。当他连接好电路,闭合电键后,发现小灯泡不亮,且电压表和电流表示数均为0.为了确定产生故障的原因,该学生采取了如下检查步骤:
    (1)把实验所用的电压表连接在电池组两端,发现电压表示数为6伏特。
    (2)把实验所用的电压表连接在a、c两点之间,发现电压表示数为6伏特。
    (3)把实验所用电压表连接在b、d两点之间,发现电压表示数为6伏特。
    假如连接电路所用的导线及连接情况均良好,请你说明该学生各次检查所能表明的结果,并说明产生故障的原因。

    发布:2025/9/21 11:0:1组卷:96引用:3难度:0.3
  • 2.小红和小明在学习欧姆定律的过程中,分别进行下列探究活动:

    ①、小明选了以下器材:等测电阻Rx(5~10Ω)、电源(6V),电流表(0~0.6)、电压表(0~3)、滑动变阻器(1A,20Ω)、开关一个、导线若干。
    小红选了以下器材:等测电阻Rx(5~10Ω)、电源(6V),电流表(0~3)、电压表(0~15)、滑动变阻器(1A,100Ω)、开关一个、导线若干。
    算一算,要使测量更精确,还不会损坏电表,谁选择的器材更精确:

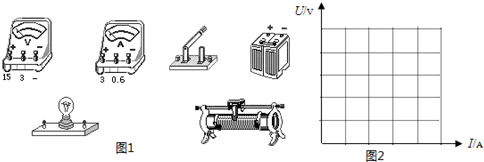

    ②、接着他们开始做测定某导体电阻的实验。请你以笔代线完成电路图连接。
    ③、当闭合开关后,发现电流表有示数,电压表示数为零。移动滑动变阻器滑片时电流表读数有变化,电压表的示数始终为零。其可能的原因是:


    A、滑动变阻器接触不良;    B、开关接触不良
    C、小灯泡两端短路       D、小灯泡的灯丝断了
    ④、小明正确连接电路,当接通开关后,发现电压表有示数(等于电源电压),电流表的示数为零。移动滑动变阻器的滑片时,电压表读数基本没变化,电流表示数始终为零。其原因可能是


    A、滑动变阻器接触不良;    B、开关接触不良
    C、不灯泡两端短路       D、小灯泡的灯丝断了
    ⑤、小明自带某一段电炉丝的电阻,于是他用电炉丝换下电阻RX.实验中,小明通过改变滑动变阻器阻值,由电流表、电压表读出相应的数值,见下表。
    电流/A0.40.81.21.6
    电压/V4.59.013.518.0
    (a)请你根据表格将数据绘制到图表中去。
    (b)由表格内容及作出的图分析可得出结论


    (c)测出电炉丝的电阻为


    发布:2025/9/21 8:30:2组卷:43引用:12难度:0.1

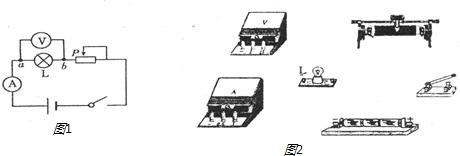

  • 3.如图是小明实验小组选用的测量小灯泡电阻所需的电路元件,小灯泡的额定电压约为3.8V,估计小灯泡的电阻小于15Ω。
    (1)根据如图1所示的实验电路,用笔画线代替导线,将图2中的电路元件连接完整。

    (2)当闭合开关后,若出现了如下不正常的现象,请你从下列选项中选择可能的原因填入表格中右列的空格中。A.电路中ab断路;B.电路中ab短路;C.电压表并联在滑动变阻器两端。
    顺序现  象可能原因
    灯泡亮度电流表读数/A电压表读数/V
    不亮0.25  0
    不亮04.5
    逐渐变亮逐渐增加逐渐减少
    (3)根据正确的实验数据描绘出的小灯泡伏安特性曲线并非是直线,其原因是


    发布:2025/9/21 6:30:1组卷:130引用:4难度:0.1
