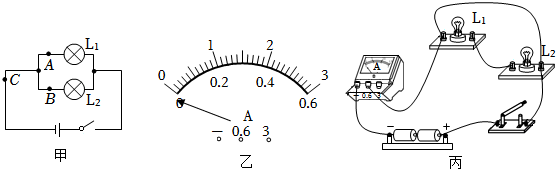

串联电路中电流处处相等。某实验小组想探究并联电路中干路电流与各支路电流之间的关系，于是设计了如图甲所示的电路图，准备测量A、B、C三处的电流，于是从实验室借来实验器材进行实验探究。
（1）在实验中应该选择规格 不同不同（选填“相同”或“不同”）的灯泡，连接电路前发现电流表的指针如图乙所示，接下来首先要进行的操作是 调零调零。
（2）如图丙所示为实验小组在测量C点电流时连接的实物电路，其中有一处错误，请你在错误的连线上打“×”，并用笔画线代替导线将电路连接正确；
（3）排除故障后，实验小组同学记录测量的数据，并换用规格不同的灯泡替换L1与L2，多次进行测量，记录的数据如下表所示：
| 实验序号 | IA/A | IB/A | IC/A |
| 1 | 0.28 | 0.2 | 0.48 |
| 2 | 0.22 | 0.3 | 0.52 |
| 3 | 0.24 | 0.32 | 0.56 |
IC=IA+IB
IC=IA+IB
，得出的实验结论为：在并联电路中，干路电流 等于各支路电流之和
等于各支路电流之和
。（4）其他小组还得出并联电路各支路电流相等的结论，你认为他们得出错误的实验结论的主要原因是
所用小灯泡规格相同
所用小灯泡规格相同
。【考点】探究并联电路中干路电流与各支路电流的关系．
【答案】不同；调零；IC=IA+IB；等于各支路电流之和；所用小灯泡规格相同
【解答】
【点评】
