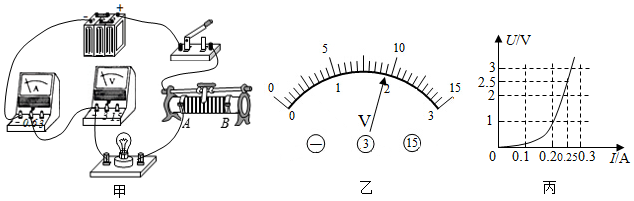

小雨在拆装手电筒时，发现手电筒的小灯泡上标有“3.8V”的字样，但上面的电流值已经模糊不消，他想通过实验测量该灯泡的额定功率，图甲为他所连的实验电路。
（1）电池盒中至少有 33节干电池。
（2）请你用笔画线代替导线将实物图补充完整，要求开关闭合前滑片开始在A端。
（3）实验时，当电压表的示数为2V时，电流表示数为0.2A，为了能测量小灯泡的额定电功率，必须将滑片P向 BB（A/B）端移动；当电压表的示数为3.8V时，电流表的示数如图乙所示，则该小灯泡的额定功率为 1.141.14W。
（4）实验中，突然发现电压表的示数变为零，电流表示数增大，电路可能出现的故障是 小灯泡短路小灯泡短路。
（5）实验完成后，将小灯泡换成定值电阻，闭合开关，移动滑片，记录电流表和电压表示数，进行多次实验，绘制出I-U图象，如图丙所示，根据图象可得出结论：电阻一定，通过导体的电流和两端电压成正比电阻一定，通过导体的电流和两端电压成正比。
（6）小灯泡在断电一段时间后的电阻可能是 2Ω2Ω（0Ω/2Ω/10Ω/12.7Ω）。
【考点】伏安法测量小灯泡的电功率．
【答案】3；B；1.14；小灯泡短路；电阻一定，通过导体的电流和两端电压成正比；2Ω
【解答】
【点评】
声明：本试题解析著作权属菁优网所有，未经书面同意，不得复制发布。
发布：2024/4/20 14:35:0组卷：27引用：1难度：0.5
相似题
-
1．小明家有一电热毯，铭牌上标有“220V，**W”的字样，其中额定功率值不清，40W～60W之间。现在实验室有下列实验器材：
一个蓄电池（电压为6V），一个开关，导线若干。另外，还有可供选择的以下器材：
A、电流表A（量程：0～0.6A，0～3A）。
B、电压表V1（量程：0～3V，0～15V）。
C、电压表V2（量程：0～3V，0～15V）。
D、定值电阻R1（阻值：20Ω）。
E、定值电阻R2（阻值：500Ω）。
F、滑动变阻器（阻值：0～10Ω）。
G、滑动变阻器（阻值：0～1kΩ）。
请你帮助小明测量出电热毯的额定功率值。
（1）根据你学过的物理知识，只要测量出电热毯的一个物理量，即可计算出它的额定功率值。
（2）为进行较准确的测量，选择的实验器材是（填写器材前面字母序号）。
（3）在空白处画出实验电路图。
（4）根据实验电路，写出测量这个物理量的公式。
（5）设计出实验记录表格。发布：2025/1/20 8:0:1组卷：110引用：8难度：0.1 -
2．小明家有一电热毯，铭牌上标有“220V，**W”的字样，其中额定功率值看不清楚，但是在40W～60W之间。请你帮助小明测量出电热毯的额定功率值。现在实验室提供了下列实验器材：
一个蓄电池（电压为6V），一个开关，导线若干。
另外，还有以下器材可供选择：
A．电流表A（量程：0～0.6A，0～3A）。
B．电压表V1（量程：0～3V，0～15V）。
C．电压表V2（量程：0～3V，0～15V）。
D．定值电阻R1（阻值：20Ω）。
E．定值电阻R2（阻值：500Ω）。
F．滑动变阻器（阻值：0～10Ω）。
G．滑动变阻器（阻值：0～1kΩ）。
电热毯的电阻不随温度改变，则请回答：
（1）根据你学过的物理知识，只要测量出电热毯的一个物理量，即可计算出它的额定功率值。并请你为小明算出电热毯电阻的范围：Ω至Ω
（2）小明加选了器材：A、B、F，尝试用“伏安法”测出电热毯的电阻，结果不成功，原因是：。
（3）为进行较准确的测量，选择的实验器材是（填写器材前面字母序号）。
并请在右边空白处画出实验电路图。（友情提醒：选择器材前可以先进行估算及初步的方法设计）发布：2025/1/20 8:0:1组卷：35引用：1难度：0.5 -
3．小明家有一电热毯，铭牌上标有“220V，**W”的字样，其中额定功率值不清，大约为40W．现在实验室有下列实验器材：一个蓄电池（电压为6V），一个开关，导线若干。另外，还有可供选择的以下器材：
A．电流表A（量程：0～0.6A，0～3A）． B．电压表V1（量程：0～3V，0～15V）。
C．电压表V2（量程：0～3V，0～15V）． D．定值电阻R1（阻值：20Ω）。
E．定值电阻R2（阻值：500Ω）．F．滑动变阻器（阻值：0～10Ω）。
G．滑动变阻器（阻值：0～1kΩ）。
根据你学过的物理知识，只要测量出电热毯的电阻，即可算出它的额定功率值。 请你帮助小明测量出电热毯的额定功率值。
（1）通过估算说明不能用伏安法测量电热毯电阻值的原因。
（2）利用双伏法较准确测量时，除电压表外选择的实验器材是（填序号）
（3）在如图方框内画出实验电路图。
（4）根据实验电路，写出测量这个物理量的公式。
（5）设计出实验记录表格。发布：2025/1/20 8:0:1组卷：32引用：2难度：0.5
