2023-2024学年江苏省宿迁市名校联考九年级（上）期末物理试卷
发布：2025/12/9 20:0:4
一、选择题（共12小题，每题2分，共24分。每题只有一个选项符合题意）
-
1．电路如图所示，下列说法正确的是（ ）组卷：182引用：2难度：0.5 -
2．下列用电器的有关数据，最符合实际的是（ ）
组卷：477引用：2难度：0.6 -
3．根据表所提供的几种物质的比热容得出以下四个结论，其中正确的是（ ）
几种物质的比热容c/[J•（kg•℃）-1] 水 4.2×103 冰 2.1×103 酒精 2.4×103 砂石 0.92×103 煤油 2.1×103 铝 0.88×103 水银 0.14×103 铜 0.39×103 组卷：256引用：9难度：0.9 -
4．如图所示的电路，闭合开关S后，灯泡L1、L2都正常发光。一段时间后，L1突然熄灭，其中一个电表示数增大，另一个电表示数减小。若不考虑其他因素，下列说法正确的是（ ）组卷：238引用：1难度：0.8 -
5．在如图所示的四个电路中，电源电压相同且不变，电阻R的阻值均相等，闭合电键S，电流表示数不变的是（ ）
组卷：552引用：10难度：0.7 -
6．如图所示，当用打气筒不停的给自行车胎打气时，会发现打气筒的下部温度会比较高。则该过程能量的转化与汽油机的下列哪一冲程的能量转化相同（ ）组卷：98引用：6难度：0.6 -
7．如图所示，电源电压为6V保持不变，闭合开关S，电压表示数为2V。下列说法正确的（ ）组卷：155引用：1难度：0.5 -
8．下面是小真同学在学习热学时的“物理学习笔记”，其中正确的是（ ）
组卷：5引用：1难度：0.7 -
9．“网课”让学习更加便捷，但也容易使人们用眼过度。如图所示，电加热眼罩可以缓解眼疲劳。它有两个发热电阻，当开关S1闭合时，R1工作，为低温状态；再闭合S2，R1、R2同时工作，为高温状态；若断开S1，眼罩停止发热。以下简化模拟电路设计正确的是（ ）组卷：813引用：11难度：0.5 -
10．如图所示，利用轻质滑轮组匀速拉动水平地面上重为300N的物体，拉力F的大小为30N．若物体和地面之间的摩擦力大小为45N，则A处的拉力大小和滑轮组的机械效率分别为（ ）组卷：1740引用：56难度：0.9 -
11．如图所示的电路中，开关S1、S2闭合后，电流表A1的示数为0.3A，A2的示数为0.5A，灯泡L2的阻值为15Ω，下列说法正确的是（忽略温度对灯丝电阻的影响）（ ）组卷：6引用：1难度：0.7 -
12．晾晒三条相同的湿毛巾，下列做法最有可能让衣架保持水平的是（ ）
组卷：1401引用：37难度：0.5
二、填空题（每空1分，共20分）
-
13．在如图所示的电路中，闭合开关S，电流表A1，A2的示数之比为I1：I2=2：1，则电阻之比为R1：R2=，电流表A1、A3的示数之比为I1：I3=。组卷：320引用：23难度：0.7 -
14．如图是学校里面常用的一种移动指示牌，结构示意图如图所示，其中AB为指示牌牌面，CD和BE为支架（支架重力不计）。指示牌被风吹倒时可看作杠杆，根据图示风向，则支点是点（填图中字母），把风力看成动力，那阻力是，若增大CE、DE的长度，则它更（填“容易”或“不容易”）被风吹倒。组卷：549引用：4难度：0.5 -
15．小梅学完电能表的使用后，想利用电能表测量电饭煲的电功率，观察自家的电能表如图所示，该电能表允许接入用电器的最大电功率是 W；将家里其他用电器断开，只将该电饭煲接入电路中，观察到电能表的指示灯6min闪烁了320次，则他家电饭煲的功率是 W。组卷：21引用：3难度：0.7 -
16．如图所示，A、B、C为三个通电导体的I-U图象，由图可知，电阻最小的导体是（选填“A”、“B”、“C”）；若在导体B两端加上8V电压时，通过导体B的电流是；若把导体B和C并联后，接在4V的电源两端，干路中的电流为A。组卷：105引用：2难度：0.4 -
17．某兴趣小组设计了如图甲所示的电路进行实验探究，电源为电压可调的学生电源，小灯泡L标有“6V 1.2W”字样，R为20Ω的定值电阻。小组根据记录的电流表和电压表的示数变化，描绘出如图乙所示的I-U关系图。当电压表的示数为2V时，通过小灯泡L的电流为A，调节电源电压，当电路消耗的总功率为1.35W时，小灯泡的实际功率为W。组卷：1972引用：64难度：0.5 -
18．系统找不到该试题
-
19．一只“PZ220100”的灯泡，正常工作时灯丝的电阻是
Ω，它正常工作10h消耗的电能是kW•h。组卷：29引用：3难度：0.7
三、作图、实验题（21题6分，22题-25题，每空1分，共22分）
-
20．在如图所示的电路中，把圆圈所代表的电表填入其电路符号，使两灯都能发光。组卷：44引用：1难度：0.7 -
21．（1）用笔画线代替导线将图甲中电灯和开关正确连到电路中。
（2）请画出图乙中小球受到的重力G的示意图。
组卷：175引用：38难度：0.5 -
22．如图所示，用撬棍撬起石头时，O为支点，A为动力作用点，要求：
（1）画出石头所受重力的示意图。
（2）画出最小动力F1的示意图和动力臂l1。组卷：595引用：5难度：0.7 -
23．小明为了探究动能的大小与哪些因素有关，设计了如图所示的实验。
（1）甲图中让不同质量的两个铁球从同一高度滚下的目的是保证铁球撞击木块时的 （选填“力”“动能”或“速度”）相同。实验时是通过观察木块被撞后移动的 （选填“速度”或“距离”）来比较动能的大小的。
（2）图乙是要探究 （选填“铁球”或“木块”）的动能与物体的 （选填“高度”或“速度”）的关系。
（3）若水平面绝对光滑还能得出上面的结论吗？（选填“能”或“不能”）组卷：3引用：1难度：0.5 -

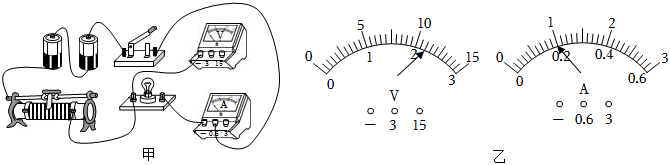

24．在用“伏安法测额定电压为2.5V小灯泡的电阻”实验中。
（1）在图甲中，请你将电压表正确连入电路，完成电路的连接（导线不能交叉）。
（2）在闭合开关之前，图甲中滑动变阻器的滑片应放在 端（选填“左”或“右”），起到 作用。
（3）若某次测量时电压表和电流表的示数如图乙所示，则电压表的示数为 V，灯泡的电阻RL=。
（4）小明同学在做实验时，电路连接无误。闭合开关后，发现电流表的指针明显偏转，而电压表的示数为零，原因可能是 。
（5）这个电路除了可以测小灯泡的电阻外，还可以用来测量小灯泡的电功率，由图乙两表示数可求出小灯泡的功率P=W。为了进一步测出小灯泡的额定电功率，滑动变阻器滑片应向 （选填“左”或“右”）移动。组卷：42引用：1难度：0.5 -
25．如图所示是“探究电流通过导体产生热量的多少跟什么因素有关”的实验装置，将四段电阻丝a、b、c、d分别密封在完全相同的盒子内，盒内封闭一定量的空气，其中图乙中另取阻值为5Ω的电阻在盒外与盒内电阻并联。
（1）在实验中电流通过电阻时产生热量的多少是通过观察U形管中 来比较的，应用的物理科学探究方法是 。
（2）图甲可探究电流产生的热量与 的关系，通电一段时间后，（选填“左”或“右”）侧盒子中的电阻产生的热量多。
（3）图乙可探究电流产生的热量与 的关系。
（4）实验的结论可进一步用公式 来表达。由公式可知，图乙中左右两侧盒子中的电阻产生的热量之比为 。
（5）将图乙右侧两个电阻都放入密封盒中，可探究电流产生热量和 的关系。组卷：567引用：2难度：0.5
四、计算题（每小问3分，共18分）
-
26．近年来，我国汽车工业发展迅猛，各种新型汽车不断投放市场。如表是我国某品牌轿车的测试报告。汽油的热值q=3.3×107J/L，燃料完全燃烧放出热量的公式是Q=Vq,式中V表示燃料的体积。
（1）该品牌轿车在测试过程中，轿车牵引力做的功。
（2）请计算该品牌轿车在测试过程中，燃料完全燃烧产生的内能转化为发动机牵引轿车前进所需能量的效率。（g取10N/kg,保留一位小数）
（3）近年来，我国部分省份开始推广使用乙醇汽油。乙醇汽油是由10%体积的乙醇与90%体积的汽油混合而成，已知乙醇的热值q=2.4×107J/L，设混合后总体积不变，请计算乙醇汽油的热值为多少。车型 某品牌轿车 测试道路 标准水平国道 测试距离 10km 测试速度 80km/h匀速行驶 整车质量 1200kg 消耗汽油 0.9L 受到阻力 整车重的0.08倍 组卷：94引用：1难度：0.4 -
27．某单缸四冲程汽油机的气缸活塞面积为30cm2，一个冲程活塞在气缸中移动的距离是50mm,满负荷工作时做功冲程燃气的平均压强为9.0×105Pa,飞轮1min转动1800周，当汽油机满负荷工作时（不计摩擦），求：
（1）做功冲程中燃气对活塞的平均压力；
（2）一个做功冲程中燃气对活塞做的功；
（3）汽油机的功率。组卷：387引用：40难度：0.5
