2021-2022学年河北省沧州市任丘市九年级（上）期末物理试卷
发布：2025/12/7 6:0:7
一、选择题（1-12为单选，每小题只有一个选项符合题意，每小题2分，13-15题为多选，每小题有两个或两个以上选项符合题总，每小题2分。选对但不全得2分，有错选或不选不得分，本题共33分。）
-
1．如图所示为发电机模型线圈转动过程，下列说法正确的是（ ）组卷：237引用：2难度：0.6 -
2．如图所示的电路，L1和L2串联在电路中，电源电压U=3V保持不变，闭合开关S，发现电流表几乎无示数，电压表示数为3V，发生故障的原因可能是（ ）组卷：56引用：5难度：0.7 -
3．（2018•北京）下列实例中，属于做功改变物体内能的是（ ）
组卷：139引用：1难度：0.8 -
4．张华同学在探究通过导体的电流与其两端电压的关系时，将记录的实验数据通过整理作出了如图所示的图象，根据图象，下列说法错误的是（ ）组卷：469引用：9难度：0.9 -
5．下列说法正确的是（ ）
组卷：1268引用：57难度：0.9 -
6．下列四幅图中，能说明电动机工作原理的是（ ）
组卷：327引用：3难度：0.7 -
7．如图所示，电源电压不变，断开开关，电压表示数为3V；闭合开关，电压表示数如图，则此时（ ）
组卷：471引用：2难度：0.6 -
8．如图所示的电路中，开关S1、S2闭合后，电流表A1的示数为0.3A，A2的示数为0.5A，灯泡L2的阻值为15Ω，下列说法正确的是（忽略温度对灯丝电阻的影响）（ ）组卷：6引用：1难度：0.7 -
9．两个相同的容器内分别盛有质量和初温相同的甲、乙两种液体，用相同规格的电加热器同时加热，液体温度与加热时间的关系如图所示。下列说法正确的是 （ ）组卷：523引用：9难度：0.8 -
10．如图为我国新型反潜巡逻机。机尾的“棍子”叫做磁异探测器，它能将潜艇经过海域引起的磁场强弱变化转化为强弱变化的电流，从而发现潜艇的存在。图中能解释磁异探测器工作原理的是（ ）组卷：191引用：3难度：0.7 -
11．从分子的角度解释下列现象，错误的是（ ）
组卷：33引用：4难度：0.9 -
12．如图所示，用丝绸摩擦玻璃棒，玻璃棒带正电的原因是摩擦过程中玻璃棒（ ）组卷：780引用：6难度：0.8 -
13．如图，下列实验现象揭示的物理原理或规律（上）所对应的应用技术（下）正确的是（ ）
组卷：38引用：1难度：0.6 -
14．有几位同学对电功率这个概念，有以下几种理解，你认为正确的是（ ）
组卷：112引用：1难度：0.9 -

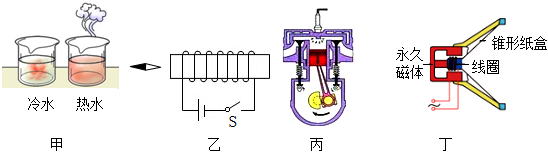

15．如图所示，对于图片中所描述的实验和装置，下列说法中正确的是（ ）
组卷：104引用：2难度：0.6
二、填空题（每空1分共23分）
-
16．温度是表示物体 的物理量。常用温度计是利用 的性质制成的。水的比热容是4.2×103焦/（千克•℃），它表示 。
组卷：12引用：2难度：0.8 -
17．如图所示，这是小明在妈妈的帮助下制作的“拔丝红薯”。制作的“拔丝红薯”闻起来甜香浓郁，这是 现象；在制作过程中，红薯的内能 （填“增大”、“减小”或“不变”）；夹起一块红薯就会拉出很长的丝，是因为分子间存在 。组卷：275引用：6难度：0.5 -
18．寒冷时，我们常常两手搓动取暖，这是通过 增加手的内能，有时对双手呵气取暖，这是通过 增加手的内能。
组卷：68引用：11难度：0.7 -
19．如图所示，S为多转换开关，当：
（1）S接a时，电灯（选填“亮”或“不亮”），该电路是路，电铃（选填“响”或“不响”）。
（2）S接b时，电灯（选填“亮”或“不亮”），电铃（选填“响”或“不响”），电路是路。组卷：100引用：3难度：0.5 -
20．导体的电阻与
、无关，只与导体的、、有关，还受到的影响。组卷：10引用：2难度：0.9 -
21．节日的小彩灯是 联的。安装在教室里的几盏日光灯是 联的，家庭用的各种电器设备采取的是并联，这种电路连接方式的好处是 。
组卷：20引用：1难度：0.8 -
22．如图所示，是一个生活中常用的充电宝。当充电宝正在给手机电池充电时，该手机电池相当于电路中的。充电宝相当于电路中的。组卷：494引用：11难度：0.7 -
23．如图所示是国产某品牌的电动混合动力汽车，给汽车蓄电池充电时，蓄电池相当于（填“用电器”或“电源”）；刚擦完车玻璃的干毛巾很容易吸附灰尘，这是因为带电体具有的性质。组卷：290引用：26难度：0.8
三、作图与实验题（作图题5分。填空每空2分，共23分）
-
24．螺线管通电后，小磁针静止时指向如图所示，请在图中标出通电螺线管的N、S极，并标出电源的正、负极。组卷：72引用：3难度：0.5 -

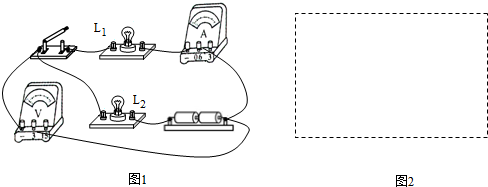

25．根据图1所示的实物连接图，在图2的框中画出电路图。
组卷：3205引用：79难度：0.5 -
26．如图（甲）所示是小明“探究串联电路中电压的关系”的实验电路图。
（1）实验步骤
A．按图（甲）所示接好电路，闭合开关前，滑片P应置于端。
B．滑片P移到适当位置，用电压表测出定值电阻R0两端的电压U1。
C．。
D．保持滑片P不动，用电压表测出a、b两点之间的电压U。
E．移动滑片P的位置，重复步骤B、C、D两次。
（2）讨论交流
小明通过对实验数据分析，得到结论：串联电路中各个电阻两端的电压相等，总电压等于各个电阻两端电压之和。另一小组的小芳通过实验得到结论：串联电路中各个电阻两端的电压不相等，总电压等于各个电阻两端电压之和。
你认为的结论更合理。理由是。
（3）小明测电阻R0两端的电压时，电压表示数如图（乙）所示，则此时R0两端的电压为V。
（4）小明按图（甲）所示接好电路，闭合开关S，无论怎样移动滑片P，灯泡都不亮，但电压表有读数，经检查：除灯L和定值电阻R0外，其余都没有问题，则电路中存在的故障可能是。为进一步确定故障，应将电压表接。组卷：435引用：7难度：0.3
四、计算题（共21分）（写出必要的文字说明、公式，有数据计算的题目还应写出最后的结果和单位。没有公式只有最后答案的不得分。）
-
27．一天，小明注意到家中的灯泡比平常亮，他猜可能是电压超过220V，为了证实这种猜测，他做了如下实验：关闭家中其它用电器，只开一盏“220V 100W”的电灯，观察到标有“3000r/KW•h”字样的电能表在20min内转盘转了121圈，求：
（1）这盏灯的电阻是多大（不计温度对灯丝电阻的影响）？
（2）20min时间内这盏灯消耗的电能是多少？小明家此时的实际电压是多少？组卷：197引用：1难度：0.3 -
28．一个质量为0.5kg的铝壶里面装有5kg、20℃的水，现将它们一起加热，吸收热量后它们的温度升高了50℃。铝的比热容为0.88×103J/（kg•℃），水的比热容为4.2×103J/（kg•℃）。求
（1）铝壶吸收了多少热量？
（2）水吸收了多少热量？
（3）若它们共同吸收的热量由100℃的水，降温到50℃提供，则需要100℃的水多少kg？（结果保留一位小数）组卷：118引用：2难度：0.7 -
29．如图所示，电源电压保持不变，电阻R2=15Ω，当开关S、S1均闭合时，电流表的示数为0.4A；当开关S闭合、S1断开时，电流表的示数为0.24A。求：
（1）电源电压；
（2）电阻R1的阻值。组卷：329引用：2难度：0.6
