2022-2023学年广东省东莞市虎门汇英学校九年级（上）期末物理试卷
发布：2025/12/6 15:0:4
一、单项选择题（本大题共7小题，每小题3分，共21分）
-
1．下列用电器中，利用电流热效应工作的是（ ）
组卷：86引用：3难度：0.8 -
2．下列数据中，最接近生活实际的是（ ）
组卷：44引用：2难度：0.8 -
3．如图是小王同学“探究电流与电阻的关系”的实验电路。已知电源电压恒为4.5V，滑动变阻器的规格为“20Ω 1A”，电压表的示数控制在2V不变。下列说法正确的是（ ）组卷：363引用：9难度：0.7 -
4．在如图所示的电路中，S闭合后下列各种情况正确的是（ ）
组卷：109引用：1难度：0.7 -
5．在如图甲所示的电路中，电源电压保持不变，闭合开关S后，滑片P从b端移动到a端的过程中，电压表的示数U与电流表的示数I的关系图像如图乙所示，下列说法正确的是（ ）组卷：190引用：1难度：0.4 -
6．2019年青龙县中考体育测试项目中，小徐同学抛出的实心球在空中运动的轨迹如图所示，忽略空气阻力，则下列说法正确的是（ ）组卷：355引用：5难度：0.5 -
7．下列关于热学知识的说法，正确的是（ ）
组卷：419引用：48难度：0.9
二、填空题：本大题共7小题，每空1分，共21分。
-
8．如图所示是小行星撞击地球的模拟画面，小行星撞击地球的过程中，使地球表面温度 （选填“不变”“降低”“升高”），造成毁灭性后果，内燃机的四个冲程中，能量转化与此类似是 。组卷：4引用：1难度：0.8 -
9．内能的改变会影响物体内部分子的 及 的变化，从而引起热膨胀、熔化、蒸发等热现象。
组卷：47引用：1难度：0.7 -
10．将一个铅球斜向上抛出，它在上升过程中将动能转化成 能，当铅球到达最高点时，其动能 （选填“大于”或“等于”）零。（不计空气阻力）
组卷：31引用：1难度：0.7 -
11．如图所示电路，灯L正常发光时电压为3V，电阻为10Ω，滑动变阻器R上标有“50Ω 1A”的字样，电压表量程为0～3V，则灯L正常工作时的电流为 A。若电源电压为4.5V，为了保证电路中各元件安全工作，滑动变阻器允许接入电路的阻值范围是 。（设灯泡电阻不变）组卷：62引用：2难度：0.6 -
12．在学校组织的体育达标测试中，小永同学1min内共完成了20个引体向上。已知小永的质量为50kg,他做引体向上时重心平均上升0.6m,则小永的平均功率为 。
组卷：2引用：1难度：0.7 -
13．在并联电路中，电流的路径至少有
条，各个用电器之间相互，干路开关控制，支路开关控制。组卷：31引用：3难度：0.5 -
14．合理分类和利用垃圾可以变废为宝，在一定条件下，1kg垃圾能“榨”出0.17kg燃料油，若燃料油的热值为4.0×107J/kg,则这些燃料油完全燃烧释放出的热量为 J，燃烧时燃料油的化学能转化为 能；如果这些热量的42%被水吸收，则可以使 kg的水温度从20℃升高到100℃，这是通过 的方式改变水的内能。
组卷：921引用：8难度：0.7
三、作图题：本题共3小题，共7分。
-
15．如图甲所示水平面AB段光滑，B点右侧粗糙，一轻质弹簧左端固定于竖直墙面。用小木块P压缩弹簧至A点由静止释放，木块离开弹簧后，动能随位置变化关系的大致图像如图乙所示。若换另一相同底面的小木块Q（mQ＞mP）将弹簧同样压缩至A点由静止释放，弹簧形变均在弹性限度内。请在同一坐标系中画出小木块Q从离开弹簧至静止的过程中，动能随位置变化关系的大致图像。
组卷：919引用：3难度：0.5 -
16．根据如图所示的实物图，在方框中画出相对应的电路图。
组卷：109引用：2难度：0.5 -
17．为使电路正常工作，请在图中恰当位置填入电流表或电压表。组卷：1622引用：45难度：0.8
四、实验题：本大题共3小题，共19分。
-
18．小明在一条长线的一端系一个螺母做成了一个如图所示的单摆，小明发现螺母往返摆动过程中，每摆一个来回所用的时间几乎相等。于是小明想到这样一个问题：螺母来回摆动一次所用的时间t跟哪些因素有关呢？
猜想A：可能跟螺母摆动的最大角度θ有关。
猜想B：可能跟绳子的长度L有关
（1）为验证猜想，除了铁架台、细线和螺母外，还需要的测量仪器有刻度尺、秒表和。
（2）小明在不同条件下，测出螺母来回摆动一次所用的时间t后，得到一些数据如下表
①对比1、2两次实验，可得出结论：螺母来回摆动一次的时间t与有关。序号 细线长度L/cm ，螺母摆动的最大幅度θ/° 螺母来回摆动一次的时间t/s 1 100 20 2.0 2 140 20 2.4 3 140 30 2.4
②对比2、3两次实验，可验证猜想（填字母），得出的结论：螺母来回摆动一次的时间t与螺母摆动最大的角度（选填“有关”或“无关”）。实验中我们采取的实验方法是法。
（3）综合分析实验数据可知，同一地点的单摆摆动一次的时间t只跟绳子的长度L有关，且绳子越长，螺母来回摆动一次的时间t越，摆钟就是根据这个原理制成的；有一次小明发现家里的摆钟变慢了，要把它调准，小明应将摆钟的摆长调（选填“长”或“短”）。组卷：85引用：4难度：0.6 -

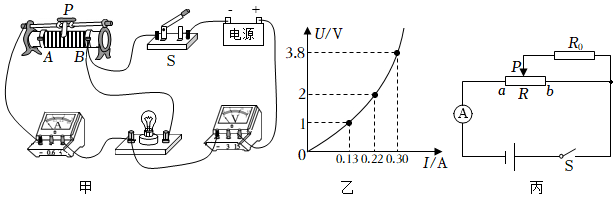

19．王瑞同学利用“伏安法”进行实验。小灯泡额定电压为3.8V，电源电压保持9V不变，滑动变阻器规格为“40Ω 1A”。
（1）如图甲是某同学连接的实物电路图。请只改动一条导线使电路连接正确，在错误处画“×”，并用笔画线代替导线将电路连接正确（注意不能与其它导线交叉）；
（2）改正错误后，调节滑动变阻器滑片，并绘制出了小灯泡的电流随电压变化的图像如图乙所示，则灯泡正常发光时的电阻为 Ω（保留一位小数），小灯泡的额定功率为 W；
（3）实验结束后，王瑞还想知道所用的滑动变阻器的最大值与铭牌标注是否一致，但是发现电源意外损坏了，于是他找来另一个未知电压的电源（电压恒定不变），并设计了如图丙所示的电路，请你将他的实验步骤补充完整（已知定值电阻的阻值为R0）。
①将滑动变阻器滑片P移到最右端，闭合开关，记录此时电流表示数为I1；
②再将滑动变阻器滑片P移到 ，记录此时电流表示数为I2；
③滑动变阻器的最大阻值R滑动=（用测出的物理量和已知量的字母表示）。组卷：80引用：1难度：0.5 -
20．在比较“煤油和菜籽油的热值大小关系”的实验中。小华和小明的实验装置如图所示，收集和记录的数据如下表所示。
（1）将表格补充完整 。加热前的水温t1/℃ 10g煤油 25 45 10g菜籽油 25 35
（2）为保证实验结论的可靠，以及方便比较，实验中应保证相同的量有哪些 （填序号）。
①煤油和菜籽油的质量；
②两烧杯中水的质量；
③加热时间；
④水升高的温度。
（3）根据实验中收集的数据，可以看出煤油和菜籽油两种燃料中热值较大的是 ，判断的依据 。根据上述表格估算菜籽油的热值为 J/kg。（q煤油=4.6×107J/kg），不计热量的耗散。
（4）另一组同学计划用两种燃料将初温和质量相同的水加热至刚好沸腾，他们通过比较 来反映这两种燃料热值的大小关系。组卷：21引用：1难度：0.4
五、计算题（本大题共2小题，共13分）
-
21．如图，塔式起重机上的滑轮组将重为1.2×104N的重物匀速吊起2m时，滑轮组的机械效率为80%，g取10N/kg。
（1）求提升重物做的有用功；
（2）求绳端的拉力；
（3）若动滑轮的质量为40kg,求克服摩擦和钢丝绳重所做的功。组卷：530引用：14难度：0.5 -
22．某品牌智能滚筒洗衣机具有洗净度高、不伤衣物、可设定洗涤温度、方便安全等优点。其简化等效电路如图所示，此时处于空挡位置。普通快洗模式中，包括加热和保温洗涤两个状态，先设定洗涤温度，旋钮旋至1挡后闭合开关，洗衣机处于加热状态；当加热到预设温度时，旋钮自动转动实现挡位转换，旋至2挡时洗衣机处于保温洗涤状态，保温洗涤完成即普通快洗模式结束。R1和R2均为电热丝，其阻值不受温度影响，R1=22Ω，主要参数如下表。求：
（1）某次家庭中所有用电器中仅该洗衣机工作时，加热状态下连续加热540s,发现此过程中铭牌标有3000r/（kW•h）的电能表转动810r,求此时家庭中的实际功率；额定电压 220V 加热功率 2400W 设定温度范围 30-90℃ 电动机功率 240W 普通快洗耗时 50min
（2）正常工作时，加热状态下电阻R1消耗的电功率；
（3）额定电压下，某次洗衣机内装有水和衣物共10kg,初温为20℃，设定洗涤温度为50℃，加热状态的加热效率是50%，不计保温洗涤过程中电能损失，求整个普通快洗模式中，电路消耗的总电能。[已知水和衣物混合后的平均比热容为4×103J/（kg•℃）]组卷：837引用：3难度：0.3
六、综合能力题：本大题共3小题，共19分。
-
23．如图所示是某小组在“测滑轮组机械效率”的实验中进行的一个探究活动。
（1）负责记录的小强同学粗心大意漏记了一个实验数据，如表，请你将漏记的实验数据补上；次数 钩码重/N 钩码上升的
高度/cm弹簧测力计
的示数/N弹簧测力计移
动的距离/cm甲 5 5 2.0 15 乙 5 5 1.7
（2）实验中甲滑轮组做的有用功 乙滑轮组做的有用功（选填“大于”、“等于”或“小于”）；甲滑轮组的机械效率为 ，乙滑轮组的机械效率为 ；
（3）实验探究得出的结论是：。组卷：15引用：2难度：0.6 -
24．小金做了一个如图所示的装置，闭合开关，用外力使导体棒ab水平向右移动，发现导体棒cd也随之运动起来，在此实验中：
（1）利用装置乙，把导体cd换成线圈，就可以制成直流电动机，直流电动机的工作原理是 。在cd棒运动过程中，是将电能转化成 能。直流电动机工作时，能够使线圈持续不停地转动下去是靠 这一结构来实现的。
（2）某些公交车上安装的“车窗爆破器”的工作原理是：当爆破器中的线圈有电流通过时，爆破器中的“钨钢头”会产生一个瞬间的冲击力。如图装置中 （选填“甲”或“乙”）部分的工作原理与“车窗爆破器”的相似。
（3）若要改变电动机的转动方向，下列方法中可行的是 （多选）。
A.同时改变电流方向和磁场方向
B.只改变电流方向
C.只改变磁场方向
D.增强磁场组卷：184引用：4难度：0.6 -
25．阅读短文，回答文后的问题。
放射性同位素电池具有放射性的原子核会发生衰变现象，即原子核放射出粒子而变成另一种原子核的现象，衰变中释放的载能粒子，如果正确加以利用，可将其能量转化为电能，“放射性同位素电池”正是利用这一原理制成的。该种类型的电池提供电能的工作时间非常长，甚至可能达到几千年，第一个放射性同位素电池是在1959年由美国人制成的，在1000小时内发出1.7千瓦时的电能。登月的“阿波罗”飞船就采用了这种电池；登陆火星的“好奇”号动力由这种电池提供，寿命为14年；随“嫦娥三号”登月的我国首辆月球车，也装载了该种电池，可持续工作30年。
2009年由美国密苏里大学的研究组研发出的进一步小型化电池，只是一枚硬币大小，但能够提供的电能是普通手机化学电池的100万倍，可以支持手机几千年不用充电，如果把它装到电动车上，有望实现一辈子不用充电的梦想。
（1）“放射性同位素电池”是把 能转化为电能的装置。
（2）第一个放射性同位素电池的放电功率大约为 W。
（3）如果普通手机化学电池电压为4V，容量是5Ah（若放电电流1安，可持续5小时），则硬币大小的“核电池”能提供 千瓦时电能。
（4）如果将此硬币大小的小型化放射性同位素电池安装到效率为80%的电动车上，依照平均阻力为100N计算，它可持续驱动电动车匀速通过 千米路程。组卷：74引用：2难度：0.5
