2022-2023学年江苏省扬州市宝应县九年级（上）期末物理试卷
发布：2024/4/20 14:35:0
一、选择题（本题共12小题。每小题2分，共24分，每小题只有一个选项符合题意）
-
1．关于家庭电路和安全用电的说法正确的是（ ）
组卷：46引用：4难度：0.7 -
2．用如图所示的四种方式匀速提升同一物体（不计机械自重和摩擦），其中最费力的是（ ）
组卷：1449引用：14难度：0.6 -
3．如图是四冲程汽油机某个冲程的剖面图，下列说法错误的是（ ）组卷：85引用：5难度：0.5 -
4．如图所示，炎热的夏季，小雨向盛有常温饮料的杯中加入一些小冰块，一段时间后冰块变小，同时观察到杯的外壁出现一些小水珠，下列说法正确的是（ ）组卷：1033引用：10难度：0.7 -
5．电炉中电阻丝通电一段时间后变得很烫，而连接电炉的导线却不怎么热，主要是因为（ ）
组卷：433引用：10难度：0.9 -
6．2022年2月15日，中国选手苏翊鸣夺得北京2022年冬奥会单板滑雪男子大跳台冠军，实现了中国单板滑雪在冬奥会上金牌“零的突破”。如图，苏翊鸣在助滑区从起点A由静止开始加速下滑到最低点B的过程中，他的（ ）组卷：903引用：12难度：0.5 -
7．如图所示，一个物体在空中下落，速度越来越大，相继经过A，B，C三点，已知AB=BC，物体在AB段重力做功W1、功率P1，在BC段重力做功W2、功率P2，则（ ）组卷：491引用：16难度：0.5 -
8．“十一”期间，小英全家外出旅游，家里只有台灯单独工作，出门和回家时电能表分别如图甲、乙所示。若小英离家时间100h,下列说法中正确的是（ ）组卷：375引用：4难度：0.7 -
9．图中电路图和实物图相对应的是（ ）组卷：744引用：13难度：0.7 -
10．如图所示是童童设计的压力传感器的原理图，其中弹簧上端和滑动变阻器的滑片P固定在一起，AB间有可收缩的导线，R1为定值电阻。当闭合开关S，压力F增大时，电流表与电压表示数变化情况是（ ）组卷：362引用：11难度：0.7
三、解答题（本题共10小题，共50分）
-
31．在研究“导体电流与电阻关系”的实验中，同学们利用了阻值分别为5Ω、10Ω、15Ω的定值电阻和变阻器进行了探究，变阻器规格是“10Ω 1A”，电源电压4.5V并保持不变。
（1）用笔画线代替导线，将图甲中电路连接完整（请用签字笔在答题卡上连线）。
（2）闭合开关前，电流表指针如图乙所示，对电流表的操作应该是 。
（3）正确连线后，闭合开关时发现，无论怎样移动滑片电流表指针几乎不动，电压表指针向右偏转且超过满刻度，原因可能是 。
（4）先接入15Ω的电阻，调节滑片时电压表示数为3V，观察到电流表示数如图丙所示，则电流表示数为 A；用10Ω电阻代替15Ω电阻接入电路，应将滑片向 端（选填“左”或“右”）移动，才能使电压表示数保持3V，并记录下电流表示数为0.3A；用5Ω电阻代替10Ω电阻接入电路，正确操作，电流表示数为0.6A。
（5）分析三次的实验数据，可得出电流与电阻的关系是 。
（6）王强同学继续探究：他用了30Ω的定值电阻代替原来的电阻实验，发现无论怎样移动滑片都不能满足电压表示数为3V，原因是 ；要使电压表示数保持3V，要求变阻器的最大阻值最少为 Ω。组卷：157引用：7难度：0.5 -

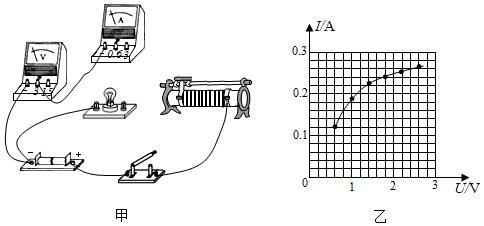

32．在“测定小灯泡的电功率”实验中，选用如下器材：2节干电池、额定电压为2.5V的小灯泡（额定功率小于1W）、电流表、电压表、滑动变阻器（20Ω 1A）、开关和导线。如图甲所示是小明没有连接完整的电路。
（1）请你用笔画线代替导线，将电路连接完整。
（2）正确连接电路后闭合开关，发现电压表有示数，电流表示数几乎为零，灯泡不发光，导致这一现象的原因可能是 。
（3）排除故障后，小明通过正确操作，得到多组I、U数据，作出如图乙所示的I-U图象，由图可知，灯泡两端电压为2.5V时，通过灯泡的电流为 A，灯泡的额定功率为 W；灯泡的电阻随电压的增加而 （选填“增大”或“减小”），导致灯泡电阻变化的主要因素是 。
（4）根据（1）问中连接好的电路，排除（2）问中故障，移动变阻器滑片，能否实现灯泡两端电压从零连续变化到2.5V？答：（选填“能”或“不能”），其理由是 。组卷：697引用：36难度：0.5
