2021-2022学年吉林省白城市大安市乐胜乡中学九年级（上）第三次月考物理试卷

一、单项选择题（每题2分，共12分）

• 1．下列四种用电器中，利用电流的热效应工作的是（　　）

  A．电脑

  B．电饭煲

  C．电冰箱

  D．电视机
  组卷：15引用：2难度：0.7

  解析

• 2．用干净的沙子炒制花生等干果，这是利用了沙子的（　　）

  A．比热容小

  B．比热容大

  C．内能多

  D．内能少
  组卷：23引用：3难度：0.7

  解析

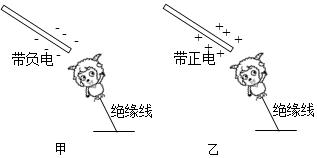

• 3．无风条件下，气球分别靠近带电棒，但未接触，气球所处的状态如图甲、乙所示，则该气球（　　）

  A．带正电	B．带负电
  C．不带电	D．带正电或负电
  组卷：211引用：5难度：0.8

  解析

• 4．家里的下列用电器都正常工作时，相同时间内消耗电能最多的是（　　）

  A．节能灯

  B．洗衣机

  C．空调机

  D．液晶电视机
  组卷：5引用：1难度：0.8

  解析

• 5．甲、乙两只灯泡，其I-U关系图象如图所示，现将甲、乙两灯串联在电路中，当甲灯两端的电压为2V时，乙灯的实际功率为（　　）

  A．0.6W

  B．0.8W

  C．1.2W

  D．2W
  组卷：11引用：1难度：0.7

  解析

• 6．如图所示的电路中，当开关S闭合后，灯L不发光，电压表示数为零；当开关S断开时，灯L仍不发光，电压表示数为2.8V，若电路中只有一处故障，则故障可能是（　　）

  A．电阻R断路

  B．电阻R短路

  C．灯L断路

  D．灯L短路
  组卷：6引用：1难度：0.7

  解析

二、填空题（每空1分，共18分）

• 7．手机的塑料外壳是

  （选填“导体”或“绝缘体”）。在给手机充电时，手机数据线相当于电路中的

  。
  组卷：8引用：1难度：0.7

  解析

• 8．粗细相同的两根镍铬合金线，长度不等，不考虑温度影响，则R_长

  R_短；将它们并联在同一电路中，则U_长

  U_短。（选填“大于”、“小于”或“等于”）
  组卷：76引用：6难度：0.8

  解析

五、作图、实验与探究题（第20题4分、第21～22题各5分、第23题6分、第24题4分，共24分）

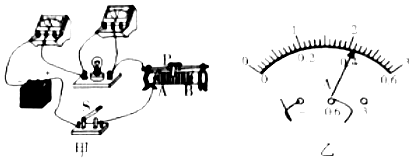

• 24．同学们用如图甲所示的电路，测量小灯泡的电功率，已知小灯泡的额定电压为2.5V。

  （1）闭合开关S后，移动滑动变阻器的滑片P，当小灯泡正常发光时，电流表的示数如图乙所示，则小灯泡的额定电流为

  A，额定功率为

  W。
  （2）实验中，当向左移动滑动变阻器的滑片P时，会发现小灯泡的亮度变

  ，灯泡的实际功率

  （选填“变大”或“变小”）。
  （3）实验中通过计算还发现，小灯泡的电阻是变化的，原因是灯泡的电阻受

  的影响；当灯泡两端的电压U=

  1

  2

  U_额时，灯泡的实际功率P与额定功率P_额的关系是P

  1

  4

  P_额（选填“＞”、“＜”或“=”）。
  组卷：4引用：1难度：0.6

  解析

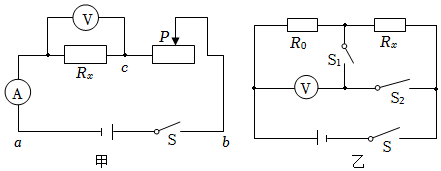

• 25．小红利用如图甲所示的电路，测量一个定值电阻的阻值。



  数据序号	1	2	3
  电压U/V	1.2	1.7	2.5
  电流I/A	0.10	0.14	0.20

  （1）闭合开关S前，小红发现电流表的指针在零刻度线的左侧，原因是

  。
  （2）问题解决后，闭合开关S，小红发现电压表和电流表的示数都为0，可能是电阻R_x和滑动变阻器中的某个出现了问题，小红利用电压表进行检测，结果是U=2.8V，U_bc=2.8V，U_ac=0V，则电路中的故障是

  。
  （3）排除故障后，小红进行了三次实验，记录数据如表所示，则这个定值电阻的阻值为

  Ω。（结果保留一位小数）
  （4）小红又设计了如图乙所示的电路，测出了另一个定值电阻R_x的阻值。电源电压不变，定值电阻R₀=15Ω。小红的测量步骤如下：
  ①只闭合开关S、S₁，读出电压表的示数为1.5V。
  ②只闭合开关S、S₂，读出电压表的示数为2.5V。
  ③待测电阻R_x=

  Ω。
  组卷：2引用：1难度：0.5

  解析
