2020-2021学年江苏省南京一中高二（上）周测物理试卷（11.23）

一、单选题（本大题共7小题，每小题5分，共35分）

• 1．图甲为一台小型发电机构造示意图，线圈逆时针转动，产生的电动势随时间变化的正弦规律图象如图乙所示。发电机线圈内阻为1Ω，外接灯泡的电阻为9Ω，则（　　）

  A．电压表的示数为6V

  B．在t=10-2s的时刻，穿过线圈的磁通量为零

  C．若线圈转速改为25r/s,则电动势的有效值为3V

  D．若线圈转速改为25r/s,则通过灯泡的电流为1A
  组卷：69引用：2难度：0.6

  解析

• 2．如图所示，在匀强磁场中匀速转动的矩形单匝线圈的周期为T，转轴OO′垂直于磁场方向，线圈电阻为2Ω．从线圈平面与磁场方向平行时开始计时，线圈转过60°时的感应电流为1A，那么（　　）

  A．任意时刻线圈中的感应电动势为e=4cos 2 π T t

  B．任意时刻穿过线圈的磁通量为Φ= T π sin 2 π T t

  C．线圈消耗的电功率为5W

  D．线圈中感应电流的有效值为2A
  组卷：175引用：9难度：0.7

  解析

• 3．如图甲所示的变压器电路中，理想变压器原、副线圈匝数之比为1：2，a、b输入端输入如图乙所示的交变电流，电阻R₁的功率是R₂的功率的一半，电流表的示数为2A，电路中的电流表、电压表都是理想电表。则（　　）


  A．交变电压瞬时值表达式为u=100 2 sin（50πt）V

  B．通过电阻R1的电流为4A

  C．电压表示数为100 2 V，电阻R1的阻值为50 2 Ω

  D．a、b端输入的功率为600W
  组卷：134引用：4难度：0.5

  解析

• 4．有4个完全相同的灯泡连接在理想变压器的原、副线圈中，电源输出电压U恒定不变，如图所示。若将该线路与交流电源接通，且开关S接在位置1时，4个灯泡发光亮度相同；若将开关S接在位置2时，灯泡均未烧坏。则下列可能的是（　　）

  A．该变压器是降压变压器，原、副线圈匝数比为4：1

  B．该变压器是升压变压器，原、副线圈匝数比为1：4

  C．当接位置2时副线圈中的灯泡仍能发光，只是亮度变亮

  D．当接位置2时副线圈中的灯泡仍能发光，只是亮度变暗
  组卷：13引用：3难度：0.5

  解析

三、计算题（本大题共3小题，共41分）

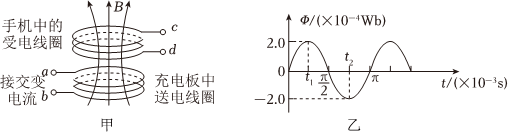

• 13．无线充电技术的发展给用户带来了极大的方便，可应用于手机、电脑、智能穿戴、智能家居、医疗设备、电动汽车等充电，如图甲所示为手机无线充电工作原理的示意图，由送电线圈和受电线圈组成。已知受电线圈的匝数为n=50匝，电阻r=1.0Ω，在它的c、d两端接一阻值R=9.0Ω的电阻。设在受电线圈内存在与线圈平面垂直的磁场，其磁通量随时间按图乙所示，可在受电线圈中产生电动势最大值为20V的正弦交流电，设磁场竖直向上。求：

  （1）在t=π×10^-3s时，受电线圈中产生电流的大小，c、d两端哪端电势高？
  （2）在一个周期内，电阻R上产生的热量；
  （3）从t₁到t₂时间内，通过电阻R的电荷量。
  组卷：88引用：5难度：0.7

  解析

• 14．如图甲所示为小型旋转电枢式交流发电机的原理图，其矩形线圈在匀强磁场中绕垂直于磁场方向的固定轴OO′按如图所示方向匀速转动，线圈的匝数n=100匝、电阻r=10Ω，线圈的两端经集流环与电阻R连接，电阻R=90Ω，与电阻R并联的交流电压表为理想电表。在t=0时刻，线圈平面与磁场方向垂直，交流发电机产生的电动势的瞬时值e随时间t按图乙所示正弦规律变化。求：

  （1）通过线圈的磁通量的最大值φ_m；
  （2）电路中交流电压表两端的电压；
  （3）线圈由图甲所示位置转过90°的过程中，通过线圈的电量。
  组卷：51引用：3难度：0.8

  解析
