2021年山东省泰安市新泰市中考物理一模试卷（五四学制）
发布：2025/11/28 17:0:8
一、选择题（本题共15题，共30分。以下每题各只有一个正确答案，选对得2分；多选、错选均不得分；把正确答案的序号用铅笔涂在答题纸的规定位置）
-
1．小川同学在“探究凸透镜成像规律”时，烛焰在光屏上成了一个清晰的像（未画出）。如图所示，下列说法正确的是（ ）组卷：141引用：2难度：0.8 -
2．如图所示在试管内装些水，用橡胶塞塞住管口，将水加热一段时间后会观察到活塞冲出管口，试管口出现大量白雾现象，下列说法正确的是（ ）组卷：57引用：2难度：0.5 -
3．如图所示的光现象中，与小孔成像原理相同的是（ ）
组卷：628引用：7难度：0.6 -
4．下列估计值中，最接近实际情况的是（ ）
组卷：62引用：2难度：0.5 -
5．下列符合安全用电原则的是（ ）
组卷：92引用：3难度：0.5 -
6．在水平桌面上，有两个相同圆柱形容器，内盛相等质量的盐水。将同一鸡蛋分别放入其中，鸡蛋静止时如图所示。鸡蛋在甲、乙两杯中所受浮力分别为F1和F2，盐水对容器底部压强分别为p1和p2，则（ ）组卷：1790引用：52难度：0.5 -
7．对以下四幅图所描述的物理现象，下列说法中正确的是（ ）
组卷：185引用：4难度：0.8 -
8．如图所示的电路中，当闭合开关后滑动变阻器滑片向右滑动时电压表读数会（ ）
组卷：500引用：8难度：0.5 -
9．如图所示，用甲、乙滑轮组在相同时间内分别将A、B两物体匀速提升相同高度，已知物体受到的重力GA＞GB，滑轮组的机械效率η甲＜η乙。下列判断正确的是（忽略绳重和摩擦）（ ）组卷：497引用：5难度：0.5 -
10．如图所示的是探究电磁感应现象的实验装置，下列操作能使电流计指针发生偏转的是（ ）组卷：66引用：39难度：0.7 -
11．小明家台灯的插头插在如图所示的插座上，插座上有一个开关和一个指示灯（相当于灯泡）。若插座开关和指示灯用S1、L1表示，台灯开关和灯泡用S2、L2表示。小明断开或闭合S1、S2时，记录现象如表，则符合事实的电路图（ ）开关状态 插座指示灯（L1） 台灯（L2） 闭合S1，断开S2 亮 不亮 闭合S2，断开S1 不亮 不亮 S1和S2都闭合 亮 亮 组卷：772引用：96难度：0.7 -
12．如图是一种能发出超声波的电动牙刷，直达牙刷棕毛刷不到的地方，这样刷牙既干净又舒服。关于电动牙刷，正确的说法是（ ）组卷：92引用：6难度：0.8 -
13．图甲是通过小灯泡L的电流与其两端电压的关系图象。现将小灯泡L与电阻R连入如图乙所示的电路中。闭合开关S，小灯泡的实际功率为1.8W，电压表示数为3V。下列结果正确的是（ ）
①电源电压为9V
②电阻R的阻值为10Ω
③电路消耗的总功率为2.7W
④通过电阻R的电流为0.6A
组卷：1464引用：12难度：0.5 -
14．物体A、B的s-t图像如图所示，由图可知（ ）
组卷：22引用：1难度：0.6 -
15．水平地面上有一重5N的球，小孩用20N的力踢球，球离脚后在地面上滚动了15m,那么小孩踢球过程中对球做的功是（ ）
组卷：217引用：3难度：0.7
二、填空题（每空1分，共4分）
-
16．图1中被测铅笔的长度为 。停表的示数如图2所示，该停表所示的时间为 。
组卷：60引用：2难度：0.5 -
17．如图所示，小磁针的黑色端为N极，通电螺线管的磁感线由左端出来、回到右端，则图中电流表的下端为 接线柱。组卷：35引用：2难度：0.8 -
18．一均匀木板长15米，重400牛，对称地搁在相距为8米的A、B两个支架上，一体重为500牛的人从A点出发向右走去，如图，在板刚翘起之前，她走了 米。组卷：54引用：1难度：0.5 -
19．家用小轿车多呈流线型，外形如图所示。在快速行驶中，小汽车上方的流速下方气流流速，从而使汽车上方压强下方压强（选填“大于”或“小于”），产生升力，同时也使汽车对地面压力变，从而使摩擦力变小。组卷：283引用：9难度：0.8
三.作图题（每题2分，共4分）
-
20．如图，请完成通过透镜的光路图。
组卷：22引用：2难度：0.5 -
21．如图是运动员将足球顶出去的情景。请在图中作出足球受力的示意图（忽略空气阻力）。
组卷：81引用：3难度：0.6
四、实验题（第22题8分，第23题8分，共16分）
-
22．如图所示，在“探究物体的动能跟哪些因素有关”的实验中，将小钢球从高度为h的同一斜面上由静止开始滚下，推动同一小木块在木板上向前移动一段距离s后停下。完成甲、乙、丙所示的三次实验，其中hA=hC＞hB，mA=mB＜mC。
（1）小钢球在滚下斜面的过程中，它的重力势能转化为动能，其动能大小是通过 大小来反映的；
（2）分析比较甲和乙两组实验可得，物体质量相同时，越大，动能越大；分析比较甲和丙两组实验，从同一高度由静止释放的目的是 ，该实验的目的是研究铁球的动能大小与 （选填“质量”或“速度”）的关系；
（3）某学习小组同学做丙实验时：小木块被撞后滑出木板，A同学建议换用表面相同但长度较长的木板，B同学建议换质量较大的木块，C同学建议换用质量比前两次实验更小的钢球，你认为不恰当的是 同学的建议；
（4）有同学将实验装置改装成图丁所示，用同一铁球将同一弹簧压缩不同程度后由静止释放，撞击同一木块，比木块在木板（足够长）上滑行距离，能否研究铁球的动能大小与速度的关系？（选填“能”或“不能”）；
（5）在综合实践活动中，实验小组同学尝试改用如图戊所示装置探究“物体动能大小与哪些因素有关”，同学们经过讨论设计了以下两个实验方案（不考虑小球的滚动摩擦）；
方案一：用质量不同的钢球将同一弹簧压缩相同程度后静止释放，撞击同一木块，比较木块被撞击的距离；
方案二：用同一钢球将同一弹簧压缩至不同程度后静止释放，撞击同一木块，比较木块被撞击的距离。
上述方案可行的是：（填字母）。
A．只有方案一可行；
B．只有方案二可行；
C．两个方案均可行；
D．两个方案均不行。组卷：84引用：1难度：0.5 -

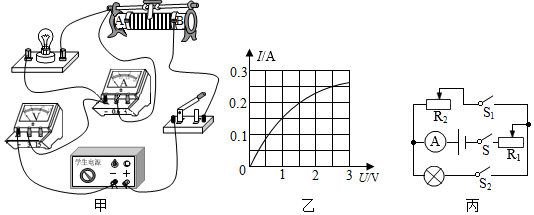

23．欢欢用如图甲电路测量额定电压为2.5V小灯泡L1的额定功率，电源电压调节为4.5V不变（提示：电源电压可调），规格为“30Ω 1A”的滑动变阻器。
（1）检查电路，欢欢发现一根导线连接错误，请将图中连接错误的导线上打“×”，并用笔画线代替导线将电路连接正确；
（2）欢欢改正电路连接后，用开关试触时，看到小灯泡发出明亮的光，则她在操作中存在的不当之处是 ；
（3）改正所有问题并正确完成了实验，她根据实验数据绘制了小灯泡的I-U图像（如图乙）；欢欢发现图像是曲线，原因是小灯泡灯丝的电阻随 的变化而变化，小灯泡的额定功率是 W；
（4）欢欢将电路中小灯泡分别改接5Ω、10Ω、20Ω的定值电阻，探究电流与电阻的关系；
①设定电源电压为4.5V不变，控制电阻两端的电压保持2V不变，则滑动变阻器连入电路中电阻的阻值与定值电阻的阻值之比为 即可完成实验；
②电源电压可调，实验时若控制定值电阻两端电压保持2V不变，为使三个电阻单独接入电路都能完成实验，电源电压应不高于 V；
（5）完成上述实验后，欢欢设计了如图丙所示电路，测出了额定电流为I额的小灯泡的额定功率。方案如下（电源电压未知但保持不变，滑动变阻器R1的最大阻值为R0，滑动变阻器R2最大阻值未知）。步骤：
①按电路图连接实物电路；
②只闭合开关S、S2，调节变阻器R1的滑片，使电流表的示数为 ，灯泡正常发光；
③只闭合开关S、S1，保持R1滑片的位置不变，调节变阻器R2的滑片，使电流表的示数为I额（根据等效替代的关系，此时R2电压即为灯泡的额定电压）；
④保持R2滑片的位置不变，只闭合开关S、S1，将R1的滑片移到最右端，电流表的示数为I1，再将R1的滑片移到最左端，电流表的示数为I2；
⑤小灯泡额定功率的表达式为P额=（用I额、I1、I2、R0表示）。组卷：275引用：2难度：0.3
五、计算题（第24题6分，第25题10分，共16分。解答时应写出必要的文字说明、公式和重要的计算步骤，只写出最后答案的不能得分）
-
24．如图甲所示是某品牌电饭锅，图乙是其工作的电路图，如表是该电饭锅铭牌上的一些信息，R、R0两根电阻丝的阻值均不变，其中R是主加热器，R0是保温加热器。接通电路后，开关S自动与触点a、b接通，开始加热，当锅内温度达到105℃时，开关S自动与a、b断开，变为与触点c接触，开始保温，此时锅内水温不变，且未沸腾。
（1）R0的电阻是多少欧？
（2）该电饭锅处于加热挡正常工作50s,R产生的热量为多少焦？
（3）断开其他用电器开关，仅让电饭锅在加热挡下工作，测得图丙中电能表转盘3min内转过150转，请计算电饭锅的实际功率。
××牌电饭锅 额定电压 220V 额定功率 加热挡 968W 保温挡 484W 电源频率 50Hz 组卷：332引用：1难度：0.5 -
25．如图甲所示，在容器底部固定一轻质弹簧，弹簧上端连有一边长为0.1m的正方体物块A，当容器中水的深度为20cm时，物块A有
的体积露出水面，此时弹簧恰好处于自然伸长状态（ρ水=1.0×103kg/m3，g取10N/kg）．求：25
（1）物块A受到的浮力；
（2）物块A的密度；
（3）往容器缓慢加水（水未溢出）至物块A恰好浸没时水对容器底部压强的增加量△p（整个过程中弹簧受到的拉力跟弹簧的伸长量关系如图乙所示）。组卷：1650引用：3难度：0.5
