人教新版九年级上册《第17章 欧姆定律 章末小结》2023年单元测试卷（4）

一、选择题

• 1．下列关于电流与电压、电阻的关系及欧姆定律的说法正确的是（　　）

  A．通过一定值电阻的电流与其两端的电压成正比关系

  B．导体两端的电压增大时，导体的电阻和导体中的电流都增大

  C．根据公式I= U R ，电流和电阻成反比关系

  D．根据公式R= U I ，导体中的电流增大时，导体的电阻减小
  组卷：32引用：1难度：0.6

  解析

• 2．如图所示的电路中，若R₁=10Ω，R₂=5Ω，闭合开关S，此时，电压表的示数为2V，则电源电压为（　　）

  A．2V

  B．4V

  C．6V

  D．8V
  组卷：518引用：6难度：0.5

  解析

• 3．如图所示电路，电源电压恒定，当开关S闭合，滑动变阻器的滑片P向左移动时，下列说法中正确的是（　　）

  A．电流表的示数变小	B．电路中的总功率变大
  C．电压表的示数变大	D．灯泡L变暗
  组卷：104引用：2难度：0.7

  解析

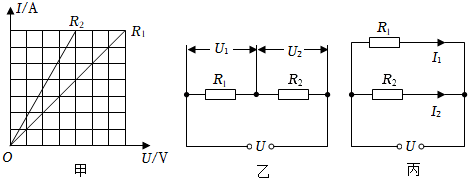

• 4．图甲是两个定值电阻R₁、R₂的I-U图像，将R₁与R₂串联在电压为U的电路中如图乙，其两端电压U₁：U₂=m,再将R₁与R₂并联在同一电源上如图丙，通过它们的电流I₁：I₂=n,则下列不正确的是（　　）

  A．R1＞R2

  B．m＞1

  C．m＜n

  D．mn=1
  组卷：17引用：1难度：0.5

  解析

四、计算题

• 11．如图所示电路，电源电压为18V，滑动变阻器的最大阻值为25Ω，电压表量程为0～15V，电流表量程为0～3A，闭合开关，当滑动变阻器滑片移至距右端

  1

  5

  处时，电压表的示数为10V，求；
  （1）R₁的阻值；
  （2）为保证电表安全，滑动变阻器接入电路的阻值范围。
  组卷：34引用：1难度：0.4

  解析

• 12．在图甲所示电路中，小灯泡L标有“2.5V 0.5A”的字样（忽略温度对小灯泡阻值的影响），定值电阻R₁=10Ω。R₂由两段材料不同、横截面积相同的均匀直导体EF和FG连接而成，总长度为30cm,F为导体EG的中点。导体EF段的阻值与FG段的阻值之比为1：3，P是与R₂接触良好并能移动的触头。闭合S、S₁，断开S₂，测得电流表示数与触头P向左移动距离x之间的关系如图乙所示。（已知同种材料，横截面积相同的导体的电阻与长度成正比）求：

  （1）小灯泡正常发光时的电阻；
  （2）电源电压；
  （3）闭合S、S₂，断开S₁，为确保灯丝不被烧坏，触头P向左移动的最大距离。
  组卷：17引用：1难度：0.4

  解析
