人教新版九年级全册《17.4 欧姆定律在串、并联电路中的应用》2018年同步练习卷（吉林省长春市德惠三中）

知识点一：串联电路电阻的特点

• 1．如图所示反映的是电阻串、并联规律的示意图，其中

  （选填“甲”或“乙”）图能够反映电阻并联规律。乙图表示的含义是

  。

  组卷：59引用：1难度：0.9

  解析

• 2．R₁、R₂的电阻分别为5Ω和10Ω，把它们串联在电路中。则R₁和R₂两端的电压之比是



  ；通过R₁、R₂的电流之比是



  。
  组卷：197引用：10难度：0.9

  解析

• 3．给你一只标有“10Ω0.3A”的定值电阻和一只标有“30Ω0.6A”的滑动变阻器，在保证所有电路元件安全的前提下，若串联接入电路，则电路中允许通过的最大电流为

  A，它们两端允许加的最大电压为

  V。
  组卷：496引用：63难度：0.9

  解析

• 4．如图所示，电源电压为6V．闭合开关S，电压表V₁示数为4V，电流表示数为0.4A．求：
  （1）电压表V₂的示数；
  （2）R₁、R₂的阻值。
  组卷：1095引用：102难度：0.5

  解析

知识点二：并联电路电阻特点

• 5．有4Ω和6Ω两个电阻。将它们串联后的总电阻是

  Ω；将它们并联后的总电阻是

  Ω。
  组卷：115引用：15难度：0.9

  解析

五、选择题（共3小题，每小题3分，满分9分）

• 14．如图所示，若电流表A₁示数为0.6A，电流表A₂的示数为0.4A，电压表V的示数为6V，则（　　）

  A．流过L1的电流为0.6A	B．流过L2的电流为0.4A
  C．电源电压为6V	D．L1的电阻为30Ω
  组卷：10引用：1难度：0.5

  解析

六、填空题（共1小题，每小题3分，满分3分）

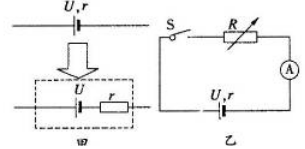

• 15．干电池是实验时经常使用的电源，它具有稳定的电压。实际上干电池本身电阻的影响。如果考虑电阻，可以把电池看成一个理想的电源（即电阻为零）和一个电阻r串联组成，如图甲所示。用如图乙所示的电路可以测量一个实验电源的电阻值。图中R为电阻箱。开关S闭合后，旋转电阻箱，当电阻箱电阻R₁=14Ω时，理想电流表的读数I₁=0.2A；当电阻箱电阻R₂=29Ω时，电流表的读数I₂=0.1A．求电源电阻r的大小。
  组卷：30引用：1难度：0.3

  解析
