2021-2022学年山西省太原市小店区知达常青藤中学九年级（上）月考物理试卷（12月份）

一、选择题

• 1．下列符合实际的是（　　）

  A．家用空调正常工作时的电功率大约是1000W

  B．人体安全电压不高于220V

  C．家用电冰箱正常工作时的电流大约是5A

  D．家庭电路的电压是36V
  组卷：27引用：1难度：0.8

  解析

• 2．由欧姆定律公式I=

  U

  R

  变形得R=

  U

  I

  下列说法中正确的是（　　）

  A．加在导体两端的电压越大，则导体的电阻越大

  B．导体中的电流与导体两端的电压成正比

  C．当导体两端的电压为零时，导体的电阻也为零

  D．导体的电阻跟导体两端的电压和通过导体的电流无关
  组卷：30引用：1难度：0.8

  解析

• 3．如图所示，把铜片、铁片插入菠萝中，制成一个菠萝电池，用电压表测量它的电压。则（　　）

  A．菠萝是绝缘体

  B．菠萝的作用是给电路提供电压

  C．此菠萝电池工作时将内能转化为电能

  D．铁片是菠萝电池的正极
  组卷：1引用：1难度：0.8

  解析

• 4．在“物理教学中STS教育与课外科技活动”学术报告会上，某教授做了一个有趣的实验；他站在从宾馆房间带来的一次性塑料拖鞋上，手上捏着一个带绝缘柄的圆形铜拍，与放在椅子上的毛皮摩擦后立即拍一下自己的胸部，反复几次后，他的花白头发根根竖起像“怒发冲冠”似的，顿时会场上响起了热烈的掌声。下列分析正确的是（　　）

  A．带绝缘柄的圆形铜拍与毛皮摩擦后创造了电荷

  B．若摩擦后毛皮带负电，则摩擦时瞬时电流方向是从毛皮到铜拍

  C．此现象说明人体是绝缘体

  D．说明“怒发冲冠”的物理原理是异种电荷相互排斥
  组卷：13引用：1难度：0.8

  解析

• 5．“践行低碳环保，倡导绿色出行”，常德市城区共享单车、共享电动车、电动公共汽车为市民的绿色出行提供了方便。电动公共汽车的动力来源于电动机，前后两门（电路开关）中任意一个门没有关闭好，电动公共汽车都无法行驶。图中符合要求的电路是（　　）

  A．

  B．

  C．

  D．
  组卷：1537引用：36难度：0.7

  解析

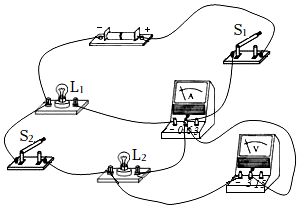

• 6．如图所示的实物电路中，若闭合开关S₁、S₂，小灯泡均能正常发光，电流表和电压表均有示数，下列对电路分析正确的是（　　）

  A．若先闭合 S1，再闭合 S2，电流表示数不变

  B．若闭合 S1、S2，电流表测量干路电流

  C．若先闭合 S1，再闭合 S2，电压表示数不变

  D．电压表只能测量灯 L2两端电压
  组卷：67引用：2难度：0.7

  解析

三、综合应用

• 19．如图甲所示的电路中，R₁为定值电阻，R₂为滑动变阻器，电源电压不变。闭合开关S后，滑片P从a端移动到b端，电流表示数I与电压表示数U的变化关系如图乙所示，则R₁的阻值为

  Ω，电源电压为

  V，R₂的最大阻值为

  Ω。
  组卷：467引用：5难度：0.5

  解析

• 20．空气质量指数是确保实现碧水蓝天的重要指标，如表的空气质量等级是按照空气质量指数划分的。如图甲是环保项目性学习小组设计的空气质量检测仪的电路原理图，用电流表显示空气质量指数。电源电压18V保持不变，定值电阻R₀的阻值为100Ω，气敏电阻R的阻值与空气质量指数K的关系图象如图乙所示。
  （1）当空气质量指数为300时，R₀两端的电压为多少？
  （2）当电路中电流为0.1A时，对应的空气质量等级为什么？


  空气质量指数K	0～50	51～100	101～150	150～200	201～300	＞300
  空气质量等级	优	良	轻度污染	中度污染	重度污染	严重污染
  组卷：65引用：4难度：0.5

  解析
