2022-2023学年山东省济宁市汶上县南站中学九年级（上）期末物理试卷
发布：2025/11/15 21:0:15
第I卷（选择题共20分）一、选择题（下列各题的四个选项中，只有一项符合题意。每小题2分，共20分）
-
1．如图所示电路中，L1、L2是两只完全相同的灯泡，a、b是两段合金丝。闭合开关后，灯泡L1比L2亮，不考虑温度对灯丝电阻的影响，下列判断中正确的是（ ）组卷：53引用：1难度：0.7 -
2．下列关于热量、温度、内能的说法中正确的是（ ）
组卷：52引用：1难度：0.8 -
3．1、汽车已经成为我们日常生活中离不开的交通工具，如图是我们最常见的汽油机的一个冲程，请问这是哪一个冲程（ ）组卷：127引用：4难度：0.8 -
4．电路如图所示，下列说法正确的是（ ）组卷：182引用：2难度：0.5 -
5．两盏电灯并联接在同一电源上。甲灯的电阻为500Ω，乙灯的电阻为1200Ω．在相同的时间内（ ）
组卷：2272引用：14难度：0.9 -
6．如图所示，电源电压为4.5V且恒定不变，当开关S闭合后，滑动变阻器的滑片P从a端滑向b端的过程中，三只理想电压表的示数变化的绝对值分别为ΔU1、ΔU2、ΔU3，下列可能出现的情况是（ ）组卷：240引用：4难度：0.7 -
7．用毛皮与橡胶棒摩擦后，下列说法正确的是（ ）
组卷：520引用：3难度：0.6 -
8．嫦娥三号探月火箭一般用液态氢作燃料，原因是液态氢具有（ ）
组卷：14引用：2难度：0.9 -
9．如图所示电路，L1、L2上均标有“2.5V 0.3A”字样，当开关S闭合时，下列说法正确的是（ ）组卷：32引用：1难度：0.6 -
10．电流通过导体产生的热的多少跟哪些因素有关？兴趣小组设计了如图所示的装置Ⅰ、Ⅱ，他们将两段阻值不同的电阻丝（R1＜R2）分别密封在两个完全相同的烧瓶中，并通过相同的短玻璃管与相同的气球相连，实验过程中电源电压保持不变。下列叙述中，正确的是（ ）
组卷：92引用：2难度：0.9
第Ⅱ卷（非选择题共40分）二、填空题（每空1分，共11分）
-
11．如图甲所示的电路中，闭合开关S1、S2时，两灯均能发光，电流表指针的位置均如图乙所示，则通过灯L1的电流为 A；若断开开关S2，电流表A1的示数变化了 A。组卷：41引用：1难度：0.6 -

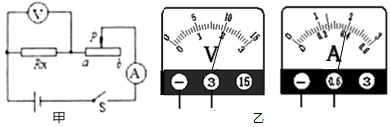

12．一学生按照图甲所示的电路图做实验。此时两表示数如图乙所示，电压表的示数为V，则电热丝电阻Rx的阻值为Ω．已知电热丝Rx和滑动变阻器的最大阻值相等，滑片P在b端时，电热丝的发热功率为Pb，滑片P在a端时，电热丝的发热功率为Pa，那么Pa：Pb=。（不考虑电热丝阻值随温度的变化）
组卷：351引用：5难度：0.7 -
13．建筑工地上有一台大型汽车吊，把100t建筑材料从地面吊到34.4m高处，汽车吊做的有用功为J．在这过程中，汽车吊消耗柴油的质量为2.0kg,则完全燃烧2.0kg柴油释放的内能为J，该过程中汽车吊的效率为%，（柴油的热值为q=4.3×107J/kg,取g=10N/kg）
组卷：166引用：62难度：0.7 -
14．如图，实施人工降雨时，通过飞机或其他运载工具向云层中播撒干冰，干冰 （填物态变化名称） 热，使云层水蒸气遇冷 （填物态变化名称）成冰晶，冰晶增多、增大，冰晶大到一定程度就下落，大冰晶在下落过程中 （填物态变化名称）成水，从而形成降雨。组卷：64引用：5难度：0.8 -
15．如图，甲、乙为两只相同电表，当闭合S1、S2时，甲、乙两表示数之比为4：3，则两表均为 表，两电阻大小之比R1：R2为 ，电路总功率为P1，同时更换两电表种类，调整开关状态，使两表均有正常示数，此时R1、R2的连接方式是 ，电路总功率为P2，则P1：P2为 。
组卷：339引用：2难度：0.6
三、实验与作图题（17题2分，18题19题20题各5分，共计17分）
-
16．如图所示，有一点光源S发出的一条光线经平面镜反射后，反射光线经过凸透镜上方的焦点。请画出：入射光线、反射光线和经凸透镜折射后的折射光线。组卷：56引用：7难度：0.5 -
17．小华在拆装手电筒时，发现手电筒的小灯泡上标有“3.8V”的字样，但上面的电流值已经模糊不清，他想通过实验测量该灯泡的额定功率，电源电压保持6V不变，灯丝电阻约为10Ω，图甲为他所连的实验电路。
（1）经检查发现电路接线未完成且有错误，请完成接线并在他接错的导线上打上“×”，加以改正。
（2）实验时，小华移动滑动变阻器的滑片，当电压表的示数为3.8V时，电流表的示数如图乙所示，则该小灯泡的额定电流为 A，额定功率为 W。
（3）如果电压表0～15V量程损坏，0～3V量程完好，则小华怎样利用现有器材测出灯泡的额定功率？。
（4）如果实验开始时，小华闭合开关，发现灯泡较暗，两表示数均较小，移动滑片，现象不变，可能的原因是：。组卷：326引用：2难度：0.5 -
18．冬冬和同学们在“探究电流与电阻的关系”的实验过程中：
他们先将R1接入图甲所示的电路中．再依次将定值电阻R2、R3接入a、b间进行实验．每次更换电阻后需将滑片P向（选填“左”或“右”）端移动，以保持a、b两端的电压不变，他们根据测量数据描绘出了图乙所示的图象．分析图象可知：a、b两端的电压为V，当电压一定时，通过导体的电流与导体的电阻成．
组卷：36引用：3难度：0.5 -
19．为了比较水和沙子的吸热能力，小明做了如图1所示的实验：在两个相同烧杯中，分别装有质量、初温都相同的水和沙子。用两个完全相同的酒精灯对其加热。实验数据记录如下表：
（1）组装实验器材时，应按照 （填“自上而下”或“自下而上”）的顺序进行。物质 质量/g 升温10℃所需时间/s 升温20℃所需时间/s 升温30℃所需时间/s 沙子 50 64 119 184 水 50 96 183 276
（2）通过 （填“温度计的示数”或“加热时间”）间接反应物质吸热多少。
（3）分析表中的实验数据可知，质量相同的水和沙子，升高相同温度时，水吸收的热量 （填“大于”、“小于”或“等于”）沙子吸收的热量。
（4）如果加热相同时间，质量相等的水和沙子，升高的温度更高。
（5）由于沙子是固体，在实验过程中需要增加什么器材和操作，会使温度计的示数能比较准确地反映沙子的温度？。
（6）另一个小组的同学用图2装置比较水和煤油的吸热能力。
在两个相同的烧杯中加入初温相同、相同的水和煤油。选用相同的电加热器比用相同的酒精灯加热的好处是：。组卷：39引用：1难度：0.6
四、计算题（21题22题各6分，共计12分）
-
20．甲、乙两地相距60km,在甲、乙两地之间沿直线铺设了两条地下电缆。已知每条地下电缆每千米的电阻为0.2Ω．现地下电缆在某处由于绝缘层老化而发生了漏电，设漏电电阻为Rx．为了确定漏电位置，检修员在甲、乙两地用电压表、电流表和电源各进行了一次检测。在甲地进行第一次检测时，如图所示连接电路，闭合开关S，电压表示数为6.0V，电流表示数为0.5A．用同样的方法在乙地进行第二次检测时，电压表示数为6.0V，电流表示数为0.3A．求：
（1）第一次与第二次检测的电源输出功率之比；
（2）漏电电阻Rx的阻值；
（3）漏电位置到甲地的距离。
组卷：1252引用：6难度：0.5 -
21．集合了传统高压锅和电饭煲功能于一体的电压力锅，彻底解决了压力锅的安全问题，解除了普通压力锅困扰消费者多年的安全隐患，省时节电（比普通电饭锅节电30%以上）．如图是某款电压力锅及其铭牌（见表）．请你计算
（1）该电压力锅正常工作时的电流多大？额定电压 220V 额定电容 5L 额定功率 1000W 工作压力 50-80kPa 工作频率 50Hz 型号 M50
（2）在该电压力锅中装入3kg初温为20℃的水，当加热到120℃时刚好沸腾，则水吸收多少热量？
（3）上述加热水的过程中电压力锅正常工作了25min,则消耗的电能是多少？
（4）在上述加热水的过程中，该电压力锅的加热效率是多大？组卷：80引用：3难度：0.3
