2020-2021学年安徽省九年级（上）期中物理试卷

发布：2025/11/14 1:0:15

一、填空题（每空2分，共20分；将答案直接写在横线上，不必写出解题过程）

1．冬天天气寒冷，当你用嘴对着手哈气时可使手变得暖和，这是通过
的方式增加了手的内能。
组卷：5引用：1难度：0.7
2．小海将质量和初温相同的分别用铁、陶瓷两种材料制成的勺子（c_铁＜c_陶瓷）浸没在沸水中煮足够长的时间进行消毒，则消毒结束时两个勺子的温度的关系为t_铁
t_陶瓷（选填“＞”“＜”或“=”），内能增加较多的是用
材料制成的勺子，消毒前后它的比热容
（选填“变大”“变小”或“不变”）。
组卷：36引用：1难度：0.7
3．如图所示，电源电压为3V，闭合开关S时，电压表示数为2V，电流表示数为0.5A，则灯泡两端的电压为
V，流过R的电流I
（选填“＞”、“=”或“＜”）0.5A。
组卷：258引用：3难度：0.7
4．电流表的指针偏转情况如图所示，则该橘子电池的
端为负极，此时通过二极管的电流约为
A。
组卷：169引用：2难度：0.7
5．请将图中的开关、电灯、保险丝、插座、三孔插座接入电路（其中插座准备接大功率用电器、三孔插座准备接洗衣机），使其符合安全用电的原则。
组卷：27引用：3难度：0.6
6．如图甲，将塑料绳的一端扎紧，尽可能将其撕成更多的细丝，用干燥的手从上向下捋几下，细丝相互散开，这是
现象；图乙中的汤姆逊发现
，（填写粒子名称）；图丙为
，（填科学家名）建立的原子核式结构模型。
组卷：24引用：2难度：0.7
7．如图所示为灯泡L和定值电阻R的U-I图象，若将L和R并联在电源电压为3V的电路中，则整个电路的总电流为
A，并联后的总电阻为
Ω；若将其串联在电源电压为4V的电路中，则L与R的阻值之比为
。
组卷：379引用：4难度：0.4
8．如图为旋转式变阻器的结构图，a、b、c为变阻器的三个接线柱，d为旋钮触片。将该变阻器接入电路中调节灯泡的亮度，当顺时针旋转旋钮触片时，灯光变亮，则应连接接线柱
（选填“a、b”、“b、c”或“a、c”）和灯泡
联后接入电路中。
组卷：1701引用：114难度：0.5
9．如图所示，要使L₁和L₂并联在电路中，应闭合的开关
，使L₁和L₂串联在电路中，应闭合的开关是
。
组卷：185引用：11难度：0.7
10．如图所示，两个相同的水壶内装有同样多的水，此时都已经沸腾。壶嘴口的“白气”是
（选填“水蒸气”或“小水珠”），它是
形成的（物态变化），已知炉火的强度和房间内空气的湿度都相同，因此，可以判断出：房间
（选填“甲”或“乙”）的温度高。
组卷：110引用：3难度：0.7

二、选择题（每题2分，共14分；每小题给出的四个选项中，只有一个选项是符合题意的，请将该选项的标号填入题后的括号内）

11．如图所示，A₁的示数为1A，A₂的示数为0.7A，若通过L₁的电流是0.4A，则通过L₂、L₃的电流大小分别是（　　）
A．0.4A 0.5A B．0.3A 0.7A
C．0.7A 0.4A D．0.7A 1A
组卷：853引用：9难度：0.5

12．电路如图所示，下列说法正确的是（　　）

A．若灯丝断路，闭合开关电压表和电流表都没有示数

B．若将电压表与电流表交换位置，闭合开关灯泡能发光

C．闭合开关，滑片向右移，灯泡变暗

D．闭合开关，改变滑片位置，电压表与电流表示数比不变

组卷：182引用：2难度：0.5

13．在图中所示，电源两端电压保持不变，闭合开关S后，电路正常工作，过了一会儿灯L突然变亮，两表示数都变大，则该电路出现的故障可能是（　　）
A．电阻R短路 B．灯L断路 C．电阻R断路 D．灯L短路
组卷：212引用：9难度：0.7
14．下图是四冲程内燃机某个冲程的示意图。根出图中活塞和曲轴的位置、进气门和排气门的开闭情况，可以判断该冲程是（　　）
A．吸气冲程 B．压缩冲程 C．做功冲程 D．排气冲程
组卷：155引用：4难度：0.9

15．下列说法正确的是（　　）

A．当电饭锅的发热体使用“超导体”后，能大大提高其热效率

B．熔丝熔断后，可以用铜丝来代替使用

C．使用测电笔时，手应该接触笔尾的金属电极

D．油烟机是利用电流热效应工作的家用电器

组卷：4引用：1难度：0.8

16．下列有关说法正确的是（　　）

A．搓手时感到暖和是因为产生了热量

B．给手机充电时是将电能转化为化学能

C．压缩冲程中柴油机气缸里的气体内能减小

D．物体吸收热量后，内能增大，温度一定升高

组卷：23引用：4难度：0.5

17．过交通路口时要遵守“红灯停、绿灯行、黄灯也要等一等”的规则，吉祥同学用小灯泡、电池、开关和导线来模拟路口的交通信号灯。要求红、绿、黄灯可独立发光，他设计了如图所示的电路图，其中符合题意的是（　　）
A． B．
C． D．
组卷：1647引用：32难度：0.8

三、实验题（第18题4分，第19题4分，第20题8分，共16分）

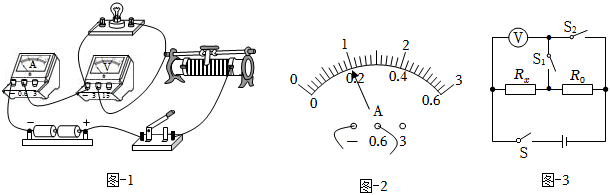

18．如图1为“测量小灯泡的电阻”的实验（小灯泡正常发光时电压为2.5V）。
（1）闭合电路前滑动变阻器的滑片应移至最
（选填“左”或“右”）端。
（2）闭合开关后灯泡不亮，电压表和电流表均偏转，则下一步操作应该是
。
A.更换小灯泡
B.检查电路是否断路
C.更换电池
D.移动滑片
（3）小明改变灯泡两端的电压，进行了多次实验，实验数据记录如下表。

数据序号 1 2 3

电压U/V 1.2 1.8 2.5

电流I/A 0.10 0.15

①第三次测量时电流表的示数如图2所示为
A。
②小灯泡正常发光时的电阻为
Ω。
（4）利用本实验器材
（选填“可以”或“不可以”）完成探究电流与电压的关系。
（5）小红设计了另一种测量定值电阻R_x的方案，如图3所示，已知方案中定值电阻的阻值为R₀，电源电压未知。将以下实验步骤补充完整：
①断开开关S₂，闭合开关S、S₁，电压表的示数为U₁；
②
，电压表的示数为U₂；
③写出待测电阻Rₓ的表达式，Rₓ=
。（用U₁、U₂、R₀表示）。
组卷：150引用：2难度：0.5

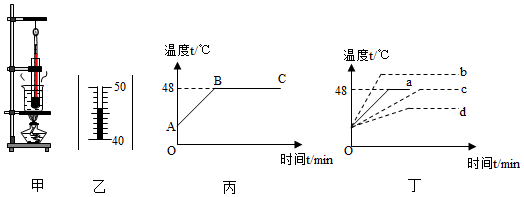

19．如图甲是“探究晶体熔化时温度的变化规律”的实验装置：
（1）图甲所示的加热方式是
；优点是
。
（2）如图丙是根据实验数据描绘出的海波温度随时间变化的图象，海波熔化过程对应丙图线中的
段（选填“AB”或“BC”），其熔点为
℃。
（3）用质量为m₁的海波做实验绘制的海波的温度随时间变化的图象如图丁中的a,若用质量为m₂的海波做实验，得到的图象可能是图丁中的
（选填b/c/d）。
组卷：11引用：4难度：0.8
20．在“探究串联电路的电流特点”的实验中，小丽同学选用两个不同的小灯泡组成了如图甲所示．

I_a/（A） I_b/（A） I_c/（A）

0.16 0.15 0.14

的串联电路，然后用一个电流表分别接在a、b、c三处去测量电流．
（1）她先把电流表接在a处，闭合开关后，发现两灯的亮度不稳定，电流表的指针也来回摆动，故障的原因可能是
．
A．某段导线断开 B．某接线柱处接触不良 C．某灯泡被短路 D．电流表被烧坏
（2）她排除故障后，重新闭合开关，电流表的指针指示位置如图乙所示，则所测的电流值为
A．
（3）她测量了a、b、c三处的电流，又改变灯泡的规格进行了多次实验，其中一次实验的测量数据如上表丙，在分析数据时，发现三处的测量值有差异．下列分析正确的是
．
A．可能是因为测量估读误差造成的
B．串联电路中各处的电流本来就不等
C．电流从电源正极流向负极的过程中，电流越来越小
组卷：35引用：3难度：0.5

四、计算题（第21题6分，第22题6分，第23题8分，共20分；解答要有必要的公式和解答过程，只有最后答案的不能得分）

21．太阳能热水器是把太阳能转化为内能的设备之一。若某天太阳能热水器在有效照射时间内，将热水器中质量为80kg初温为20℃的水温度升高到60℃。则：
（1）热水器中的水吸收的热量是多少？
（2）若改用燃气锅炉来加热这些水，需要完全燃烧0.75m³的燃气，求该锅炉的效率。（燃气热值q=4.0×10⁷J/m³）
组卷：209引用：1难度：0.6
22．某课外活动小组的同学设计了一个用电压表的变化来反映环境温度变化的电路，如图甲所示。电源电压不变，定值电阻R₀=20Ω，R₁是热敏电阻，其阻值随温度变化的图象如图乙所示。闭合开关S后，求：
（1）当环境温度为20℃时，电压表示数为2V，电路的电流是多少？
（2）当环境温度为20℃时，电压表示数为2V，电源电压是多大？
（3）当电压表示数为4V时，求热敏电阻R₁的阻值，环境温度是多少？
组卷：245引用：3难度：0.5
23．如图所示，电源两端电压为12V并保持不变，电阻R₁的阻值为6Ω。当开关S闭合时，通过电阻R₂的电流表示数0.5A。求：
（1）电压表的示数；
（2）R₂两端的电压；
（3）电阻R₂的阻值。
组卷：39引用：2难度：0.6
