2022年浙江省宁波市高考通用技术二模试卷（选考）

一、选择题（本大题共11小题，每小题2分，共26分。每小题列出的四个备选项中只有一个是符合题目要求的，不选、多选、错选均不得分）

• 1．如图所示是一种数字式万用表。从人机关系的角度，下列分析中不正确的是（　　）


  A．旋钮可正反向 360°旋转调节，主要考虑了人的动态尺寸

  B．具有过载发声报警功能，主要考虑了信息的交互

  C．整机用绝缘材料包裹，实现了人机关系的安全目标

  D．支架多角度可调，使用放置方便，实现了人机关系的高效目标
  组卷：12引用：3难度：0.5

  解析

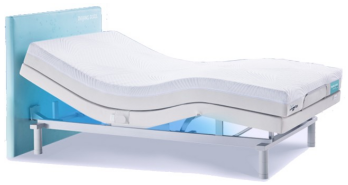

• 2．如图所示 2022 年北京冬奥会奥运村的智能床，下列对该智能床的评价中不恰当的是（　　）

  A．有助力起床功能，头部可缓慢抬起 50°，安全助起，体现了技术解放人的作用

  B．睡眠模式、阅读模式、舒压模式等多模式可调，体现了技术的综合性

  C．凝胶记忆绵床垫，贴合人体曲线，均匀支撑身体，减缓压力，符合设计的实用原则

  D．床垫结合非温感技术，防止因季节冷暖导致内芯变形，考虑了环境因素
  组卷：13引用：2难度：0.7

  解析

• 3．小明家的木制折叠椅的后椅脚（如图虚线框位置）损坏了，为使修补好后的椅子仍具有折叠功能，以下后椅脚的修复方案合理的是（　　）

  A．

  B．

  C．

  D．
  组卷：6引用：5难度：0.5

  解析

• 4．通用技术课上，小明用厚为 12mm 的钢板设计了如图所示的零件。请根据题图完成第 4-5 题。

  图中漏标的尺寸共有（　　）

  A．2 处

  B．3 处

  C．4 处

  D．5 处
  组卷：2引用：0难度：0.50

  解析

• 5．通用技术课上，小明用厚为 12mm 的钢板设计了如图所示的零件。请根据题图完成第 4-5 题。

  用合适的长方体钢块制作该零件，下列说法中不合理的是（　　）

  A．需要用到的划线工具有钢直尺、划针、划规、样冲等

  B．在台虎钳上夹持钢板，用钢锯加工出大致外轮廓

  C．在锯割出外轮廓后，可用半圆锉修整外轮廓

  D．将加工好外轮廓的零件直接夹持在平口钳上，在台钻上钻孔
  组卷：2引用：0难度：0.50

  解析

二、非选择题（本大题共4小题，第14小题6分，第15小题9分，第16小题3分，第17小题6分，共24分）

• 16．请补全三视图中所缺的 3 条图线（超过 3 条图线倒扣分）。

  组卷：1引用：1难度：0.2

  解析

• 17．如图 a 是电机驱动的农田大棚卷膜机构，方便在大棚温度高时，利用电机将大棚的塑料薄膜卷起，部分电路如图 b 所示。电路功能：在白天，当传感器检测到大棚内温度高于上限时，可使相应继电器吸合，控制电机正转将塑料薄膜卷起，完全卷起后可自动断开限位开关使电极停转；当传感器检测到大棚内温度低于下限时，可使电机反转将塑料薄膜放下。天黑时，不管温度高低，均可使塑料薄膜处于放下状态。比较器的功能：当 V+＞V-时输出高电平，当 V+＜V-时输出低电平，Rt1、Rt2 为热敏电阻，S1、S2 为限位开关。请完成以下任务：

  （1）请用一个光敏二极管和一个电位器补全图 b 虚框 1 处的输入电路，实现电路功能



  。
  （2）Rt₁、Rt₂ 分别为



    （在“A．负温度系数、负温度系数；B．负温度系数、正温度系数；C．正温度系数、负温度系数；D．正温度系数、正温度系数”中选择合适的选项，将序号填在横线中）
  （3）调试电路时，发现 V3 始终不亮，以下不．可．能．的原因是



   （在“A．Rp1 连焊；B．Rp2连焊；C．R4 虚焊；D．R5 阻值过大”中选择合适的选项，将序号填在横线中）
  （4）小明在测试电路时，发现二输入与非门故障，现准备用两个二极管、两个电阻和一个 PNP 三极管代替，要求三极管采用共发射极接法。请在下图虚线 2 框中完成电路连线，实现原有的控制功能



  。
  组卷：3引用：2难度：0.2

  解析
