2022-2023学年河南省驻马店市西平县九年级（上）期末物理试卷

一、填空题（每空1分，共14分）

• 1．如图所示，是某同学家中烧水时的电水壶的接电线示意图。电水壶在正常工作情况下，“L”和“N”两根导线之间的电压为

  V；若用验电笔去接触“L”和“N”两根导线，其中，能使验电笔内的辉光管发红色辉光的导线是

  （选填“L”和“N”）。
  组卷：679引用：36难度：0.9

  解析

• 2．从高空下落的物体，速度会越来越快，而所受空气阻力也会随速度的增大而增大，因此物体下落一段距离后将以某一速度做匀速运动，通常把这个速度称为收尾速度。研究发现，在相同环境条件下，空气对不同材质的球形物体的阻力与球的半径和球的速度都有关系，下表为某次研究的实验数据：


  小球编号	1	2	3	4
  小球质量/g	2	5	45	40
  小球半径/cm	0.5	0.5	1.5	2
  小球收尾速度/（m/s）	16	40	40	20

  （1）4号小球在收尾速度时受到的阻力是

  N。
  （2）分析表格中的数据规律可推断：当半径为1cm、质量为10g的小球下落时，其收尾速度是

  m/s。
  组卷：400引用：3难度：0.3

  解析

• 3．电源电压恒定，R₁=3Ω，R₂=6Ω，当开关S₃闭合，S₁、S₂都断开时，电流表的示数为0.5A，则电源电压是

  V；当开关S₃断开，S₁、S₂都闭合时，电流表的示数是

  A。
  组卷：148引用：7难度：0.5

  解析

• 4．电炉工作时电能转化成

  能，蓄电池充电时电能转化成

  能
  组卷：15引用：1难度：0.8

  解析

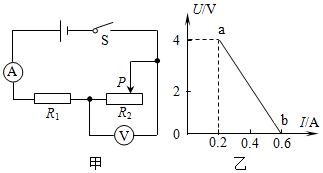

• 5．如图1所示的电路，电源电压保持不变，电阻R₁=10Ω．闭合开关S，变阻器滑片P从最右端滑到最左端的过程中，电压表示数U与电流表示数I的变化关系如图2中ab线段所示，由此可知：电源电压为

  V，变阻器R₂的最大阻值是

  Ω。

  组卷：898引用：42难度：0.7

  解析

• 6．某块电能表的示数为，读作

  ；表盘上有600r/kW•h的字样，若此电能表的转盘旋转15r,则说明电路中消耗的总电能为

  kW•h,合

  J。
  组卷：89引用：39难度：0.7

  解析

二、选择题（本题共8个小题，每小题2分，共16分。7-12题只有一个选项符合题目要求，第13、14题的每小题有两个选项符合题目要求。全选对得2分.选对包不全的得1分.有选错的得0分)

• 7．某些特殊材料，在温度较低的环境下，电阻完全变为零，人们把这种材料叫“超导材料”。科学家致力于研发常温环境下的超导材料，若成功，则超导材料适合用于做（　　）

  A．接线板的电线	B．电路中的保险丝
  C．白炽灯的灯丝	D．电暖器的电热丝
  组卷：33引用：2难度：0.8

  解析

• 8．家庭电路中安全用电很重要。下列做法中，有利于保障安全用电的是（　　）

  A．家庭电路中，安装漏电保护器

  B．同时使用多个大功率用电器

  C．选购热水器时功率越大越好

  D．检修电路故障时，为了尽快找出故障，要在通电情况下作业
  组卷：8引用：1难度：0.6

  解析

• 9．在如图所示的电路中，电源电压不变，闭合开关，电路正常工作。但过了一段时间，小灯泡发生断路，这时（　　）

  A．电压表示数变大，电流表示数变小

  B．电压表示数变大，电流表示数变大

  C．电压表示数变小，电流表示数变大

  D．电压表示数变小，电流表示数变小
  组卷：1009引用：67难度：0.9

  解析

• 10．如图所示图像中，能反映电压一定时，电流I与电阻R之间关系的是（　　）

  A．

  B．

  C．

  D．
  组卷：425引用：3难度：0.8

  解析

• 11．如图所示的电路是一种声光报警电路的示意图，当开关S₁和S₂同时闭合时，会出现的现象是（　　）

  A．灯亮，铃响	B．灯不亮，铃响
  C．灯亮，铃不响	D．灯不亮，铃不响
  组卷：1867引用：11难度：0.6

  解析

• 12．小陶设计了一款带有照明灯的智能门禁系统，可以通过指纹（S₁）、或者密码（S₂）、或者人脸识别（S₃），只要一种识别成功，即可以使电动机工作而开门。开门时灯L亮，并且语音系统发出“欢迎回家”的声音。语音系统和灯的工作互不影响，即使损坏也不影响开门，下列电路图能够实现的是（　　）

  A．

  B．

  C．

  D．
  组卷：429引用：14难度：0.8

  解析

• 13．额定电压均为6V的甲、乙两灯，I-U图线如图所示。下列说法正确的是（　　）

  A．甲、乙两灯的电阻均随电压增大而减小

  B．甲、乙两灯的额定功率之比为4：1

  C．甲、乙两灯并联接在电压为2V的电源两端时，电阻之比为3：2

  D．甲、乙两灯串联接在电压为8V的电源两端时，实际功率之比为1：3
  组卷：5508引用：44难度：0.5

  解析

• 14．学习电磁知识后，勤思考、爱交流的小琴对电磁的知识进行了总结，并与小文进行交流。小琴总结的下列结论中正确的是（　　）

  A．导体中的负电荷在做定向移动时一定产生磁场

  B．改变磁场的方向，通电导线在磁场中的受力方向就发生改变

  C．指南针在地磁场中静止时，指南针的N极受到地磁场的作用力

  D．闭合回路的导体在磁场中做切割磁感线运动时，导体中就产生感应电流
  组卷：59引用：1难度：0.6

  解析

三、作图题（每题2分，共4分）

• 15．请在图中用笔画线代替导线将控制灯泡的开关、灯泡以及三孔插座接入家庭电路中。

  组卷：124引用：5难度：0.7

  解析

• 16．如图所示，插座的一部分已正确接入家庭电路，请将其它部分也正确接入家庭电路。
  组卷：134引用：4难度：0.7

  解析

四、实验探究题（共3小题，第17题4分，第18题6分，第19题9分，共19分）

• 17．如图所示是小强研究“影响电磁铁磁性强弱因素”的装置图，它是由电源，滑动变阻器，开关、带铁芯的螺线管和自制的针式刻度板组成.通过观察指针B偏转角度的大小来判断电磁铁磁性的强弱，在指针下方固定一物体A，当用导线a与接线柱1相连，闭合开关后，指针B发生偏转。
  （1）用笔画线代替导线将实物图连接完整。
  （2）当开关闭合后，电磁铁左端应为磁极的

  极。
  （3）实验发现：
  ①当滑动变阻器的滑片P向左滑动时，指针B偏转的角度将会

  （选填会大”或”变小”）。
  ②保持滑片P位置不变，当导线a由接线柱1改为与接线柱2相连，闭合开关后，可发现指针B偏转的角度将会

  （选填”变大”或“变小”）。
  组卷：94引用：2难度：0.6

  解析

• 18．甲、乙两图为“探究电流通过导体时产生的热量与哪些因素有关”实验的部分装置图，两个相同的透明容器中封闭着等量的空气。

  （1）甲、乙实验中，通过观察

  来反映电阻产生热量的多少。
  （2）探究“电流通过导体时产生的热量与电流的关系”时，应选择

  （选填“甲”或“乙”）图装置进行实验。通过观察实验现象，可以得到的实验结论是：当电阻和通电时间相同时，电流越

  （选填“大”或“小”）电流通过导体时产生的热量越多。
  （3）连接好电路后闭合开关，通电一段时间后图乙的容器中左、右两个电阻产生热量的比值Q_左：Q_右=

  。
  （4）完成上述实验后，小明同学又设计了如图丙所示实验装置，探究“比较不同物质的吸热能力”的实验，其中A，B两个电阻丝的电阻应该是

  （选填“相同”或“不同”）的。向两个烧瓶中分别加入初温相同、质量相等的水和煤油，通电一段时间后，煤油的温度更高，说明

  （选填“水”或“煤油”）的吸热能力更强。
  组卷：377引用：3难度：0.5

  解析

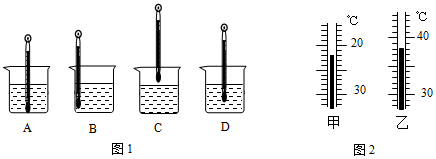

• 19．使用温度计时，首先要观察它的量程和认清它的

  。小强在用温度计测量烧杯中液体温度时读取了四次数据，每次读数时温度计的位置如图1所示，其中正确的是

  。图2中所示的是用温度计分别测得的冰和水的温度，那么冰的温度是

  ℃，水的温度是

  ℃。

  组卷：469引用：9难度：0.8

  解析

五、计算题（第20题6分，21题11分，共17分）

• 20．随着生活水平的提高，煎饼已由果腹的家庭主食变为临沂的一道美食。图甲是具有两挡加热功率的煎饼锅，图乙是其内部简化电路图。当开关S₁和S₂均闭合时，煎饼锅的加热功率为968W；仅闭合开关S₁时，煎饼锅的工作电流为1A。求：

  （1）当开关S₁和S₂均闭合时，煎饼锅的工作电流和电阻R₁的阻值。
  （2）电阻R₂的阻值。
  组卷：839引用：2难度：0.5

  解析

• 21．如图所示为一款养生壶的电路简图，该壶有“加热”和“保温”两挡，电源电压为220V，养生壶在“加热”挡工作时电功率1000W，“保温”挡工作时电功率100W，该养生壶的加热效率为70%。[c_养生茶=4.2×10³J/（kg•℃）]
  （1）养生茶的内能增加是通过

  的方式实现的；当S₁和S₂都闭合时，养生壶处于

  挡（选填“加热”或“保温”）；
  （2）求R₂的阻值；
  （3）现将壶内1kg的养生茶从20℃加热至70℃，需要多长时间？
  组卷：17引用：2难度：0.5

  解析
